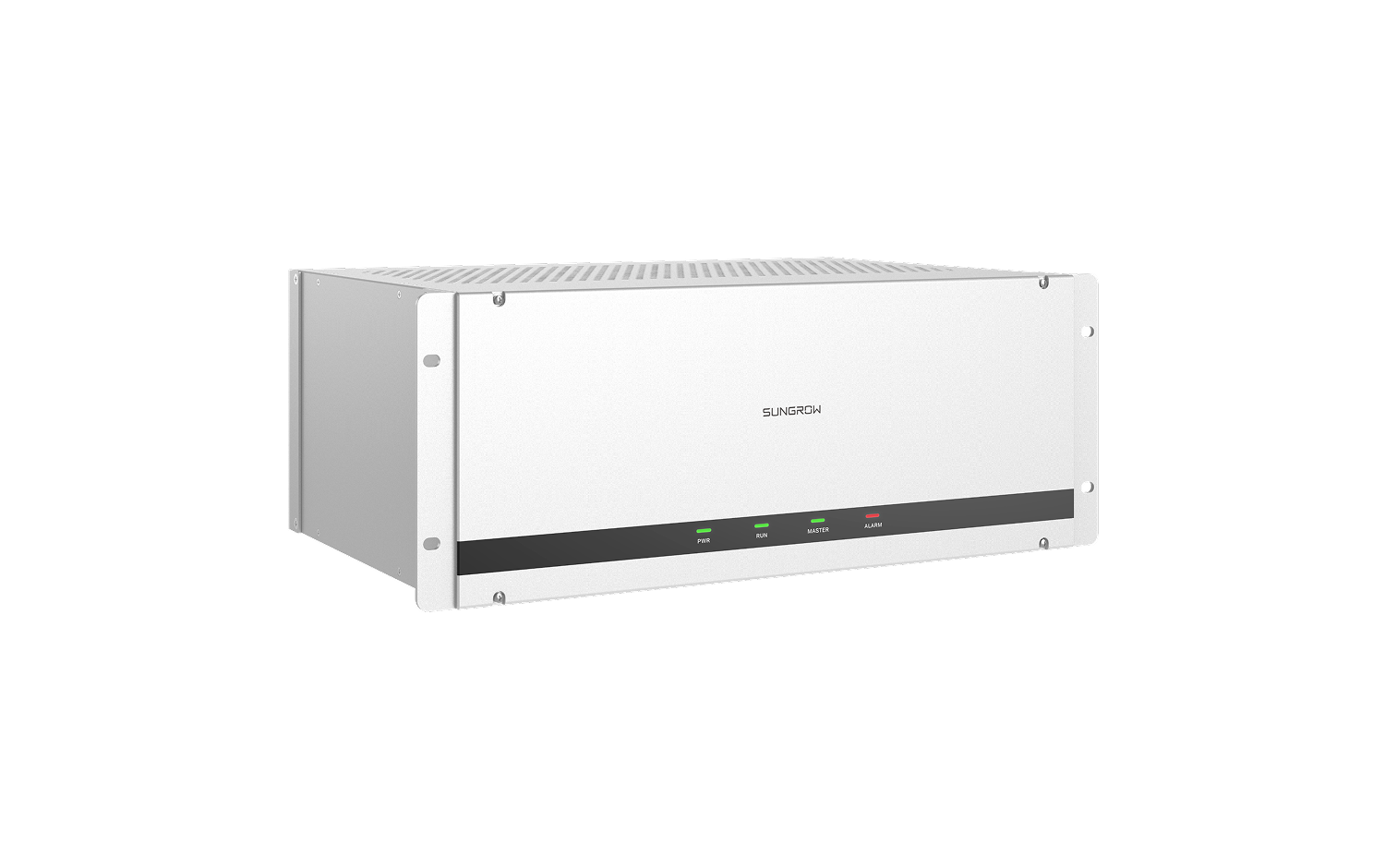

源网侧新能源电站协调控制器

Nexus-S100

Nexus-S100 控制器是一款适用于源网侧新能源电站的协调控制器，应用在新能源并网消纳、电网调峰调频等场景。Nexus-S100 控制器可以在并网模式下实现包括 PQ 控制、计划曲线、调频、调压、平抑波动、防逆功率控制、防主变过载控制等功能。

立即咨询

方案与产品产品智慧能源产品能量管理系统 Nexus-S100

产品优势

高精度自采样

支持电压、电流、频率等多维核心电气量的高精度测量
具备电网频率及电压振荡的快速实时监测与主动感知功能
支持最多6组高精度交流采样，功率测量误差低至0.5%

配置灵活

采用模块化卡件设计，支持按需柔性配置，提升方案设计灵活性
提供高密度、丰富的硬件 I/O 接口，兼容多种主流工业通信协议
支持多重级联拓扑架构，适配多主变、多母线等复杂储能场景

极致可靠

支持双机热备，支持故障状态下的毫秒级无缝切换
配备双电源独立供电，消除单点供电风险，保障设备不间断运行
平均故障间隔时间 (MTBF)≥328000 小时，全生命周期内极致可靠

技术参数

产品型号

Nexus-S100

系统

控制器功能

认证

支持有功控制、无功控制、频率调节、电压调节、站级惯量支撑、站级阻尼控制等

CE / IEC62443-4-2

机箱

槽位

4U机架式机箱、 CPU槽位 * 1、电源槽位 * 2、通用槽位 * 14

电源卡

输入电压

最大输出功率

85 ~ 305 VAC 或 88 ~ 264 VDC

100 W

CPU卡

CPU

接口

双核，主频1.5GHz，32bit

百兆网口*4 、Micro SD卡槽*1、B码对时*1

AC卡

额定电压

额定电流

频率范围

采样精度

57.7V / 100V ( 自适应）

5A / 1A（自适应）

45 ~ 55 Hz / 55 ~ 65 Hz

电流≤0.2%In、电压≤0.2%Un、频率≤0.002Hz、功率≤0.5%Sn、功率因数≤0.005

接口

DI * 24, 支持无源干节点接入

DO卡

接口

DO*12、NO、3A @ 250VAC / 3A @ 30VAC、支持无源干节点接入

485卡

接口

COM * 8, RS485

环境参数

工作温度

存储温度

工作湿度

工作海拔

防护等级

–30 ℃～55 ℃

–40 ℃～70 ℃

5% ~ 95 %（无凝露）

≤ 4000 m

IP20

机械参数

尺寸（宽×高×深）

重量

482.6×177×279 mm

≤11 kg （满配时达到）

标准配置

电源卡

CPU卡

AC卡

DI卡

DO卡

485卡

规格：PS10A；数量：2；备注：默认

规格：CP01A；数量：1；备注：默认

规格：SY02A；数量：1；备注：最多支持配置3块

规格：DI24A；数量：1；备注：最多支持配置2块

规格：DO12A；数量：0；备注：最多支持配置1块

规格：CM08A；数量：0；备注：最多支持配置1块
