微网控制器

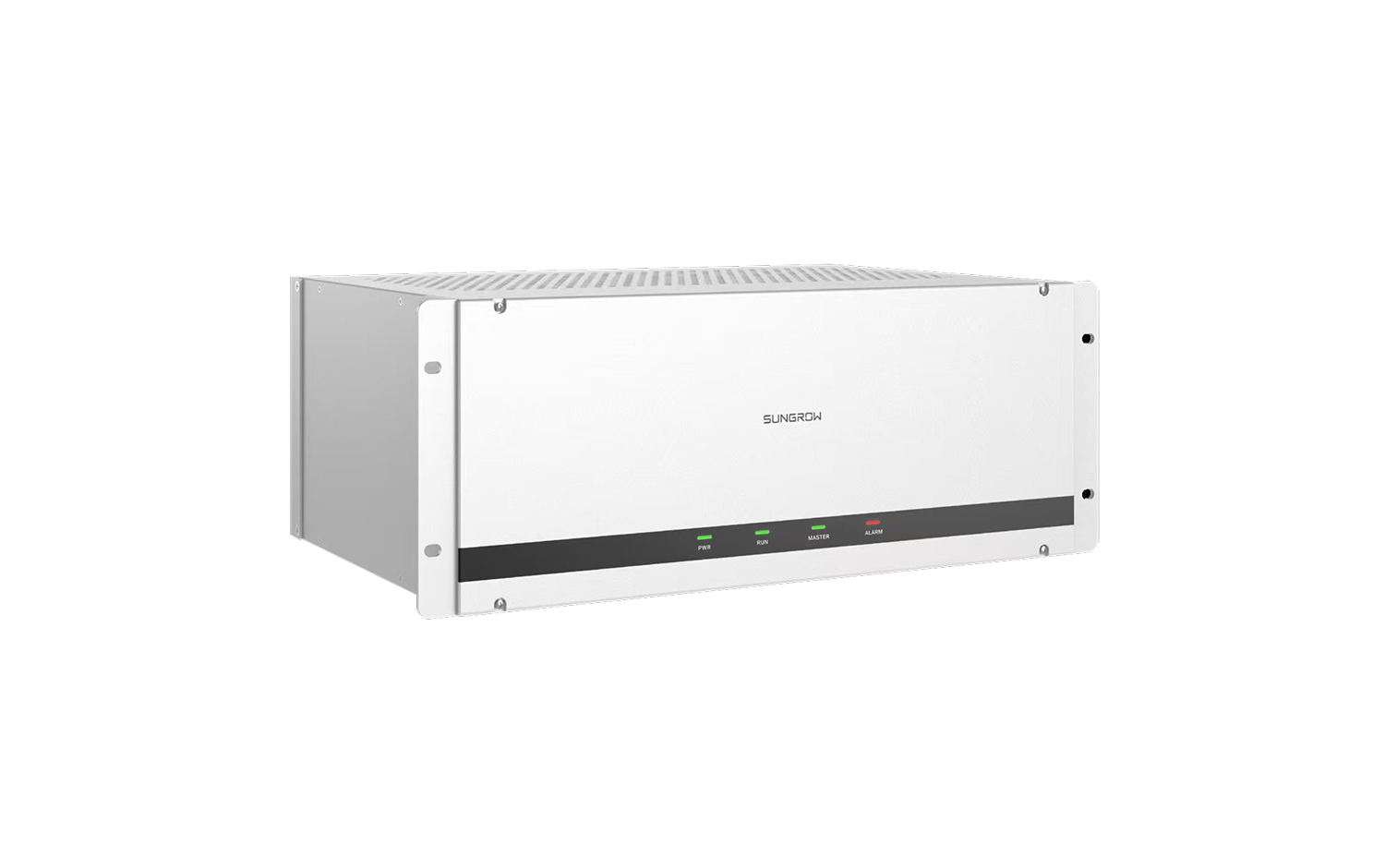

Nexus-M100

微网控制器是针对于微电网场景安全、可靠、稳定以及经济化运行为目的而设计的控制设备。产品适用于由风、光、储、柴构建的微电网应用场景，涵盖矿山、数据中心、离网海岛以及工业园区等应用。集成了保护、测控、通讯等功能。通过对风电系统、光伏系统、储能系统、柴油发电机组以及可控负载的协调控制，保障微电网并网、离网及并离网切换工况下的稳定运行。同时在稳定运行基础上，进一步优化控制策略提升经济性。

立即咨询

方案与产品产品智慧能源产品能量管理系统 Nexus-M100

产品优势

策略丰富

时间计划、自发自用、需量控制等策略支撑并网运行
五重智防策略，应对源荷双向波动支撑离网运行
快频采样、快速控制，支持无缝并离网切换，实现停电不停机

配置灵活

多种卡件设计，按需搭配，控制方案设计更灵活
多种接入方式，丰富的IO接口，老旧设备接入更便利
多重级联架构，适配多主变、多母线，多变电站部署

极致可靠

双机热备冗余
双网冗余
双电源供电保障

技术参数

产品型号

Nexus-M100

系统

控制器功能

认证

并网模式：支持新能源平抑波动，并网点功率调节，可参与大电网的调峰、调频响应等；离网模式：进行离网系统电压和频率监测及控制，通过低频低压减载高频高压调机维持系统稳定性；并离网切换：支持离网黑启动控制；支持手动及自动地并离网切换；支持网侧及新能源电站侧的同期检测及调节；

CE认证 / IEC62443-4-2认证

机箱（RA01A）

槽位

4U机架式机箱；CPU槽位 * 1；电源槽位 * 2；通用槽位 * 14

电源卡（PS10A）

输入电压

最大输出功率

85 ~ 305 VAC 或 88 ~ 264 VDC

100 W

CPU卡（CP01A）

CPU

接口

双核，主频1.5GHz，32bit

百兆网口 * 4；Micro SD卡槽 * 1；B码对时*1

IO接口 AC卡（SY02A）

额定电压

额定电流

频率范围

采样精度

接口

100 V

5 A

45 Hz ~ 55 Hz / 55 Hz ~ 65 Hz

电流：≤ 0.2 % In；电压：≤ 0.2 % Un；频率：≤ 0.002 Hz；功率：≤ 0.5 % Sn

DI * 2，干节点接入；DO * 2, NO, 3 A @ 250 VAC / 3 A @ 30 VDC

IO接口 AC卡（SY02B）

额定电压

额定电流

频率范围

采样精度

接口

100 V

1 A

45 Hz ~ 55 Hz / 55 Hz ~ 65 Hz

电流：≤ 0.2 % In；电压：≤ 0.2 % Un；频率：≤ 0.002 Hz；功率：≤ 0.5 % Sn

DI * 2，干节点接入；DO * 2, NO, 3 A @ 250 VAC / 3 A @ 30 VDC

IO接口 AC卡（SY02C）

额定电压

额定电流

频率范围

采样精度

接口

57.7 V

5 A

45 Hz ~ 55 Hz / 55 Hz ~ 65 Hz

电流：≤ 0.2 % In；电压：≤ 0.2 % Un；频率：≤ 0.002 Hz；功率：≤ 0.5 % Sn

DI * 2，干节点接入；DO * 2, NO, 3 A @ 250 VAC / 3 A @ 30 VDC

IO接口 AC卡（SY02D）

额定电压

额定电流

频率范围

采样精度

接口

57.7 V

1 A

45 Hz ~ 55 Hz / 55 Hz ~ 65 Hz

电流：≤ 0.2 % In；电压：≤ 0.2 % Un；频率：≤ 0.002 Hz；功率：≤ 0.5 % Sn

DI * 2，干节点接入；DO * 2, NO, 3 A @ 250 VAC / 3 A @ 30 VDC

DI卡（DI24A）

接口

DI * 24，干节点接入

DO卡（DO12A）

接口

DO * 12，NO，3 A @ 250 VAC / 3 A @ 30 VDC

485卡（CM08A）

接口

COM * 8，RS485

环境参数

工作温度

存储温度

工作湿度

工作海拔

防护等级

–30 ºC～55 ºC

–40 ºC～70 ºC

5 % ~ 95 %（无凝露）

≤ 4000 m

IP20

机械参数

尺寸（宽×高×深）

重量

进线规格

482.6 mm×177 mm×279 mm

11 kg （满配）

电源线缆：1.0 ~ 1.5 mm²；AC卡线缆：2.5 ~ 4.0 mm²；IO线缆： 0.75 ~ 1.5 mm²；RS485通讯线缆：2 * ( 0.75~1.5 ) mm²；屏蔽双绞线，最大长度小于1000 m（@波特率9600）；线缆选型推荐： RS485线缆：户外型防紫外线带屏蔽层双绞线；其它线缆：户外型防紫外线带屏蔽层铠装线
