储能变流器

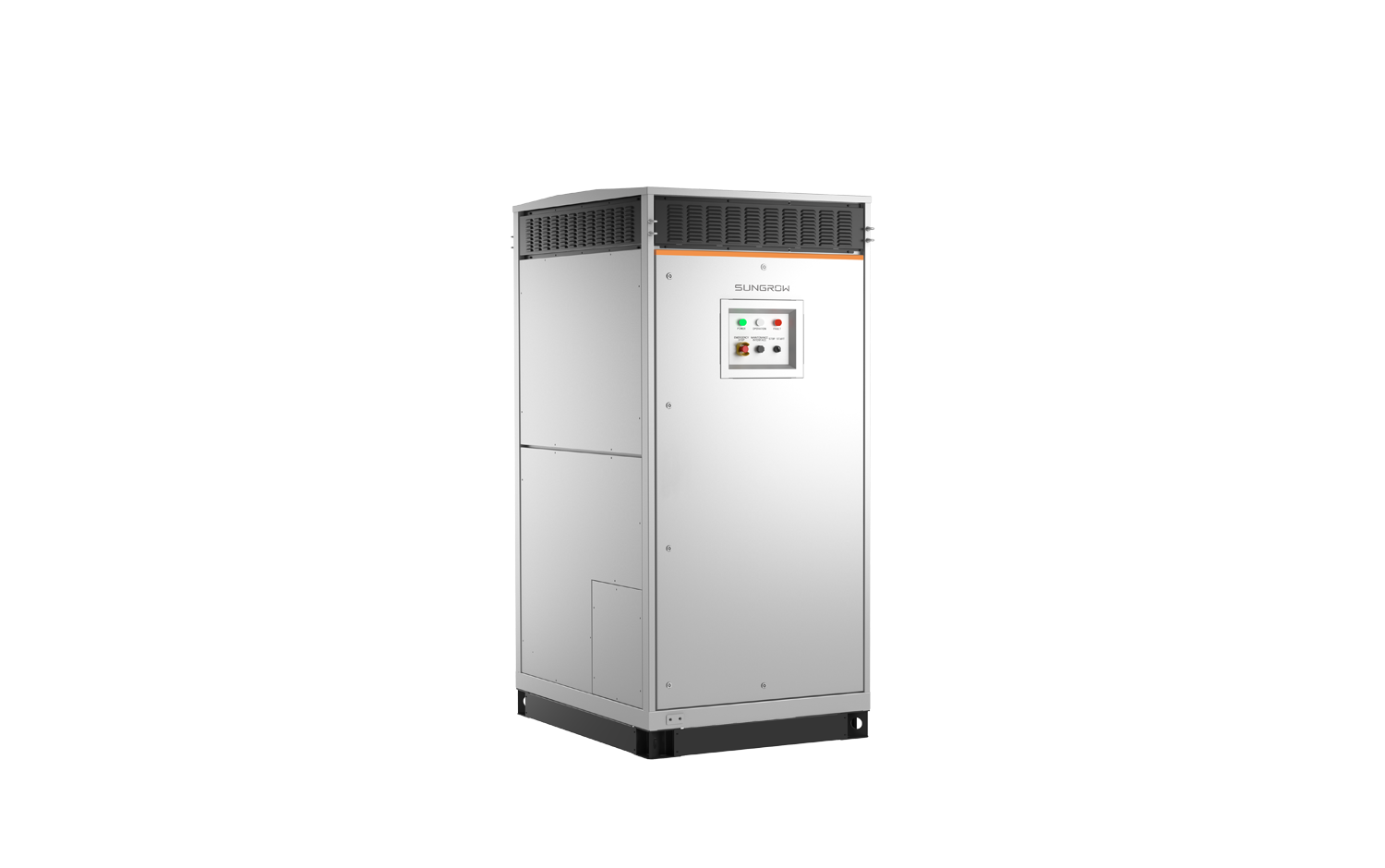

SC1375/1575/1725UD

立即咨询

方案与产品产品储能系统储能变流器 SC1375/1575/1725UD

产品优势

高效转换

三电平拓扑，最高效率99%
智能风冷, 45℃环温不降额
直流工作电压范围宽, 1500V可满载运行

应用灵活

四象限运行, 具备电池充放电管理功能
具备VSG、VF、PQ等运行模式
百MW级离网并联，独立参与电网黑启动

支撑电网

具备一次调频、源网荷快速调度功能
支持SCR=1.018稳定运行，电网适应性强
支持IEC61850协议和功率快速响应（<20ms）

安全可靠

高防护等级（IP65, C5）
直流侧250kA短路电流分断能力
与BMS、EMS联动，支持系统多重保护

技术参数

产品型号

标识不同项

SC1725UD

SC1575UD

SC1375UD

直流侧

最大直流电压

最小直流电压

额定功率直流电压工作范围

最大直流工作电流

直流输入路数

1500V

1000 V

1000 V - 1500 V

1935 A

1500V

915V

915 - 1500 V

1935 A

1500V

800V

800 - 1500 V

1935 A

交流侧 (并网)

交流输出功率

最大交流电流

额定交流电压

交流电压范围

额定电网频率/电网频率范围

交流电流谐波

额定功率下的功率因数

无功功率可调范围

馈电相数/输出端相数

1725 kVA @ 45 ℃ / 1897 kVA @ 30 ℃

1443 A @ 45 ℃ / 1587 A @ 30 ℃

690 V

607 - 759V

50 Hz / 45 – 55 Hz

< 3 % (额定功率时)

>0.99

-100 % – 100 %

3 / 3

1575 kVA @ 45 ℃ / 1732 kVA @ 30 ℃

1443 A @ 45 ℃ / 1587 A @ 30 ℃

630V

554 - 693V

50 Hz / 45 – 55 Hz

< 3 % (额定功率时)

>0.99

-100 % – 100 %

3 / 3

1375 kVA @ 45 ℃/1512 kVA @ 30 ℃

1443 A @ 45 ℃ / 1587 A @ 30 ℃

550 V

484 - 605V

50 Hz / 45 – 55 Hz

< 3 % (额定功率时)

>0.99

-100 % – 100 %

3 / 3

交流侧 (离网)

额定交流电压

交流电压范围

交流电压谐波

直流电压分量

不平衡负载能力

额定电网频率/电网频率范围

690 V

607 - 759V

< 3 %（线性负载）

< 0.5 % Un（线性平衡负载）

100 %

50 Hz / 45 – 55 Hz

630 V

554 - 693V

< 3 %（线性负载）

< 0.5 % Un（线性平衡负载）

100 %

50 Hz / 45 – 55 Hz

550 V

484 - 605V

< 3 % (线性负载)

< 0.5 % Un (线性平衡负载)

100 %

50 Hz / 45 – 55 Hz

保护

直流输入保护

交流输出保护

过压保护

电网监测/接地故障监测

绝缘监测

过热保护

负荷开关+熔丝

断路器

DC Type II / AC Type II

有/ 有

有

负荷开关+熔丝

断路器

DC Type II / AC Type II

有/ 有

有

负荷开关+熔丝

断路器

DC Type II / AC Type II

有/ 有

有

效率

最大效率

99.0%

常规参数

尺寸(宽×高×深)

重量

隔离类型

防护等级

工作温度范围

相对湿度范围

冷却方式

最大工作海拔

显示

通讯

符合标准

电网支撑

1080*2400*1400 mm

1500 kg

无变压器隔离

IP65

-35 to 60 ℃ (> 45 ℃降额运行)

0 - 100 %

智能强制风冷

5000 m

LED, WLAN+WEB HMI

RS485, CAN, Ethernet

CE, IEC 62477, IEC 61000, GB/T 34120, GB/T 34133

L/HVRT, L/HFRT, 有功、无功功率控制，功率斜率控制

1080*2400*1400 mm

1500 kg

无变压器隔离

IP65

-35 to 60 ℃ (> 45 ℃降额运行)

0 - 100 %

智能强制风冷

5000 m

LED, WLAN+WEB HMI

RS485, CAN, Ethernet

CE, IEC 62477, IEC 61000, GB/T 34120, GB/T 34133

L/HVRT, L/HFRT, 有功、无功功率控制，功率斜率控制

1080*2400*1400 mm

1500 kg

无变压器隔离

IP65

-35 to 60 ℃ (> 45 ℃降额运行)

0 - 100 %

智能强制风冷

5000 m

LED, WLAN+WEB HMI

RS485, CAN, Ethernet

CE, IEC 62477, IEC 61000, GB/T 34120, GB/T 34133

L/HVRT, L/HFRT, 有功、无功功率控制，功率斜率控制

用户案例

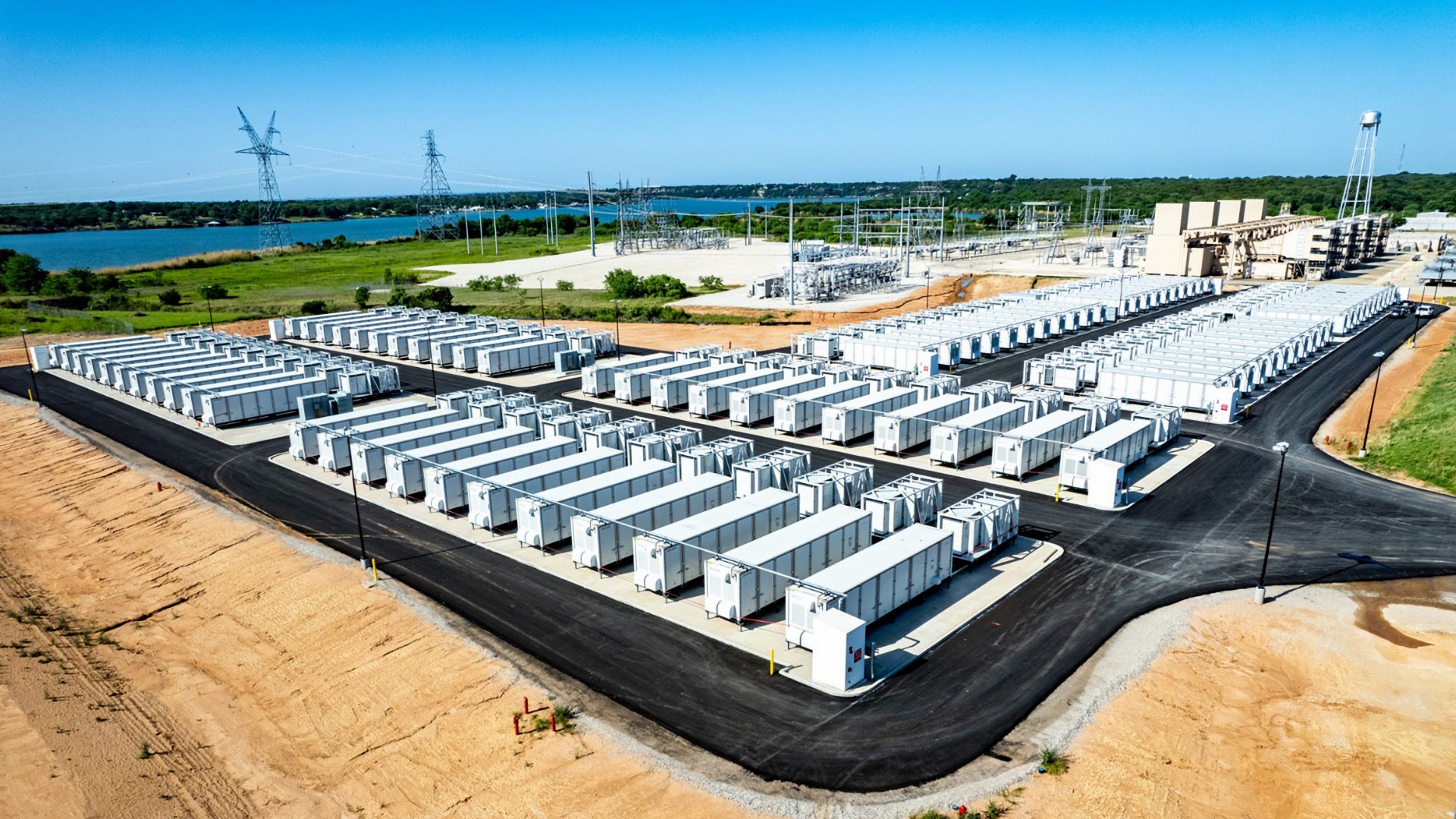

美国德州260MW/260MWh储能项目

2022年

美国德州、纽约州

260MW/260MWh

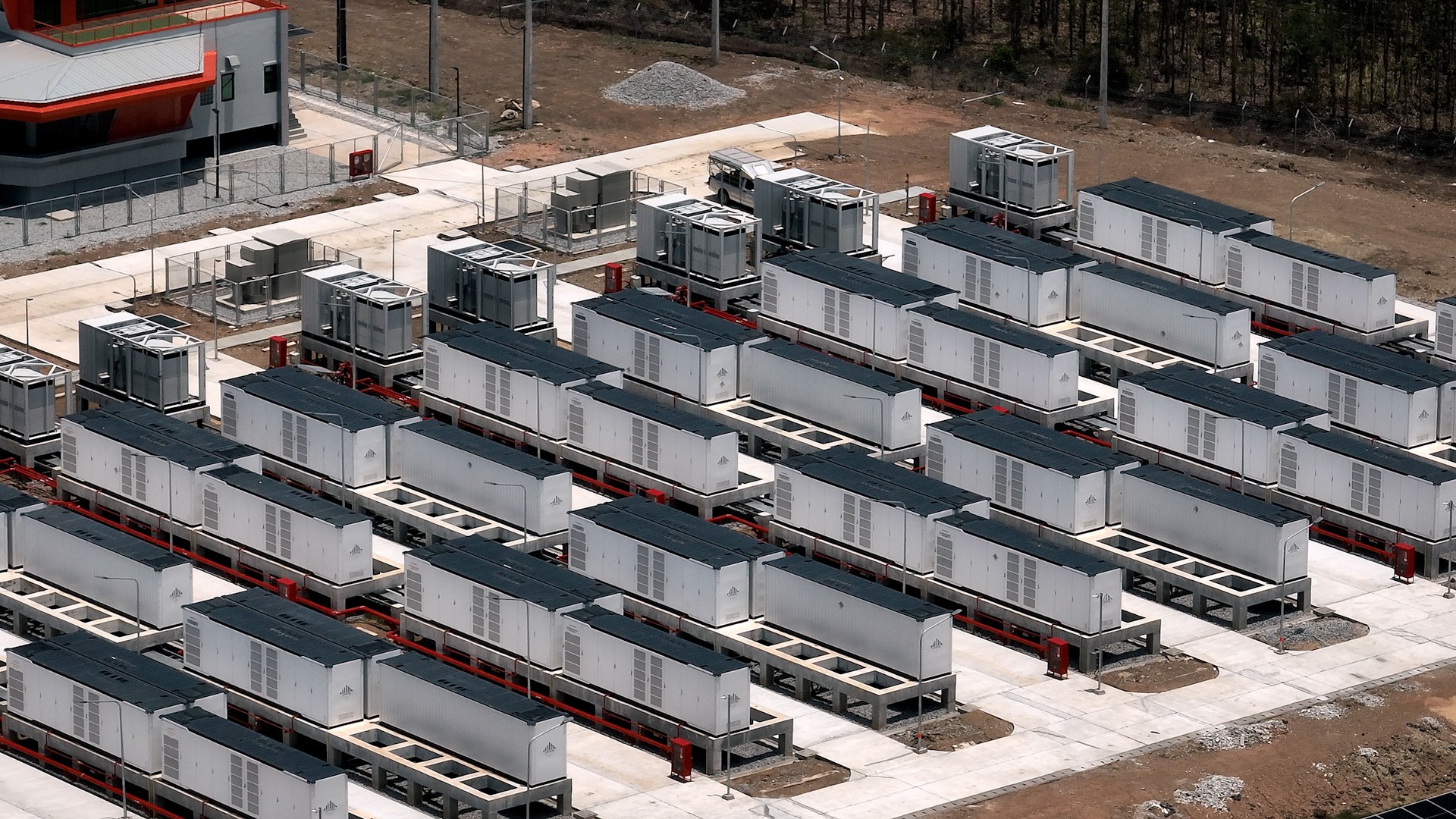

泰国Super45MW/136.24MWh储能项目

2023年

泰国

45MW/136.24MWh
