SC5000UD-MV-P3-FM__阳光电源 SUNGROW

SC5000UD-MV-P3-FM

产品优势规格参数资料下载用户案例相关产品

储能变流器

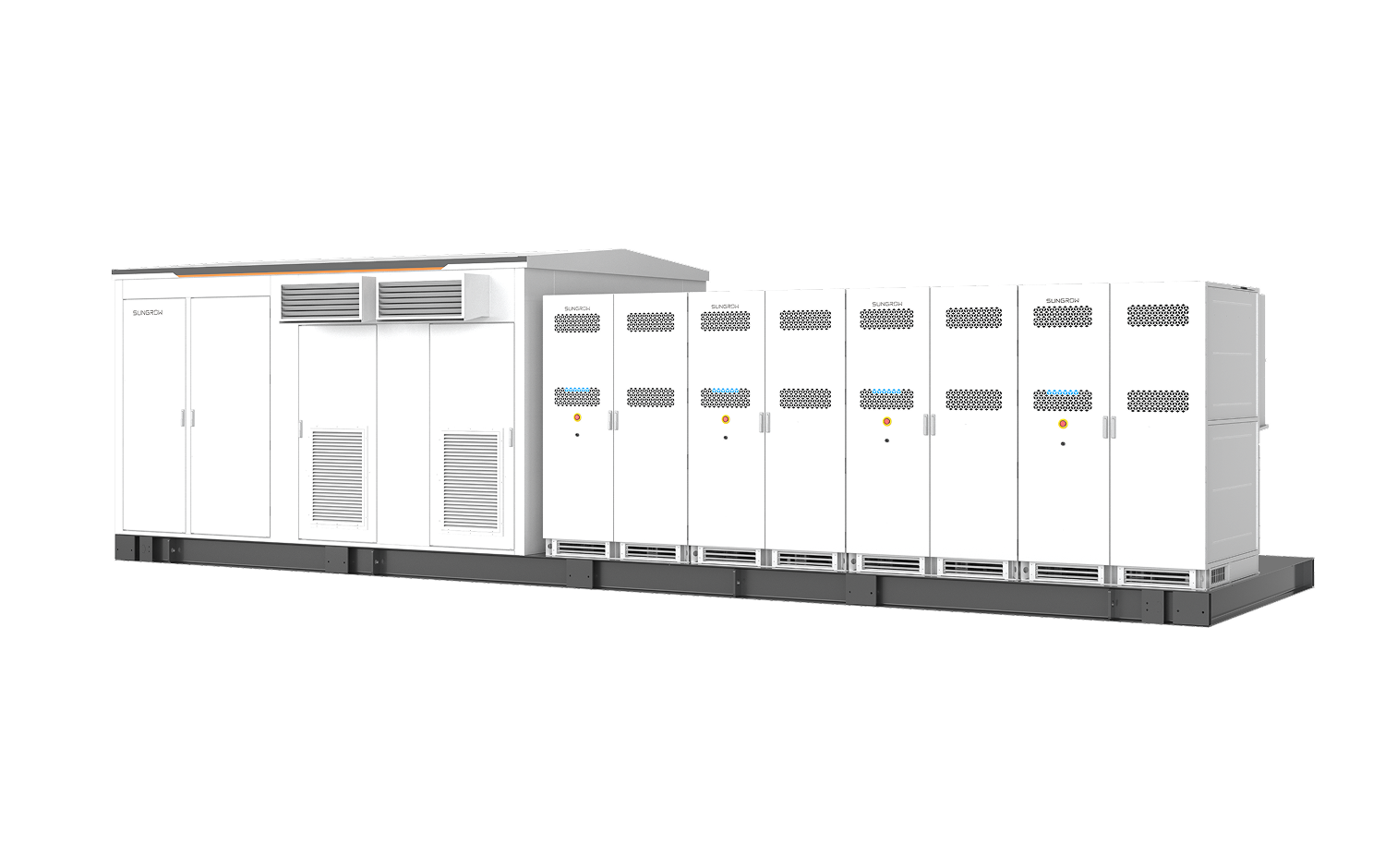

SC5000UD-MV-P3-FM

立即咨询

方案与产品产品储能系统储能变流器 SC5000UD-MV-P3-FM

产品优势

高效转换

三电平拓扑，最高效率 99 %
智能风冷，最高工作温度 60 ℃

应用灵活

百 MW 级离网并联，独立参与电网黑启动
具备 PQ、VSG、GFM 等运行模式
支持高海拔、高盐雾、高温 / 极低温等各种场景应用

安全可靠

IP55 / C5 高防护等级
在线绝缘监测，保障安全
与 BMS、EMS 联动，支持系统多重保护

电网支撑

快速有功 / 无功响应，支持源网荷储调度
具备惯量支撑、宽频震荡抑制、微秒级电压构建等构网功能

技术参数

产品型号

SC5000UD-MV-P3-FM

直流侧参数

电压工作范围

最大电流

接入路数

1000 V ~ 1500 V

1404 A * 4 / 702 A * 8

4 / 8

交流侧参数（并网）

额定功率

最大视在功率

变流器端口最大电流

变流器端口额定电压

变流器端口电压范围

额定电网频率

电网频率范围

电流谐波

功率因数/功率因数可调范围

无功功率可调范围

5000 kW

5500 kVA 长期 / 15000 kVA 10秒

1151 A * 4 长期 / 3138 A * 4 10秒

690 V

586.5 V ~ 759 V

50 Hz

45 Hz ~ 55 Hz

< 3 %（额定工况）

＞ 0.99（额定功率）/ -1 ~ +1

-105 % ~ 105 %

交流侧参数（离网）

变流器端口额定电压

变流器端口电压范围

电压谐波

电压直流分量

不平衡负载能力

额定电网频率

电网频率范围

690 V

586.5 V ~ 759 V

< 3 %（线性负载）

< 0.5 % Un（线性平衡负载）

100 %（线性负载）

50 Hz

45 Hz ~ 55 Hz

变流器效率

最大效率

99 %

变压器参数

电压变比

组别

37 kV / 0.69 kV

Dy11

基本参数

尺寸（宽 * 高 * 深）

重量

防护等级

工作温度范围

工作湿度范围

最高工作海拔

通讯接口

通讯协议

认证标准

11000 mm * 2900 mm * 3200 mm

28000 kg

IP55

-35 ℃ ~ 60 ℃

0 % ~ 100 % 无凝露

3100 m

RS485，Ethernet，CAN

Modbus TCP，IEC104，IEC61850

GB/T 34120，GB/T 34133

用户案例

智利Coya181MW/638MWh 储能项目

2024年

智利

181MW/638MWh

广西崇左200MW/400MWh储能项目

2023年

崇左

200MW/400MWh
