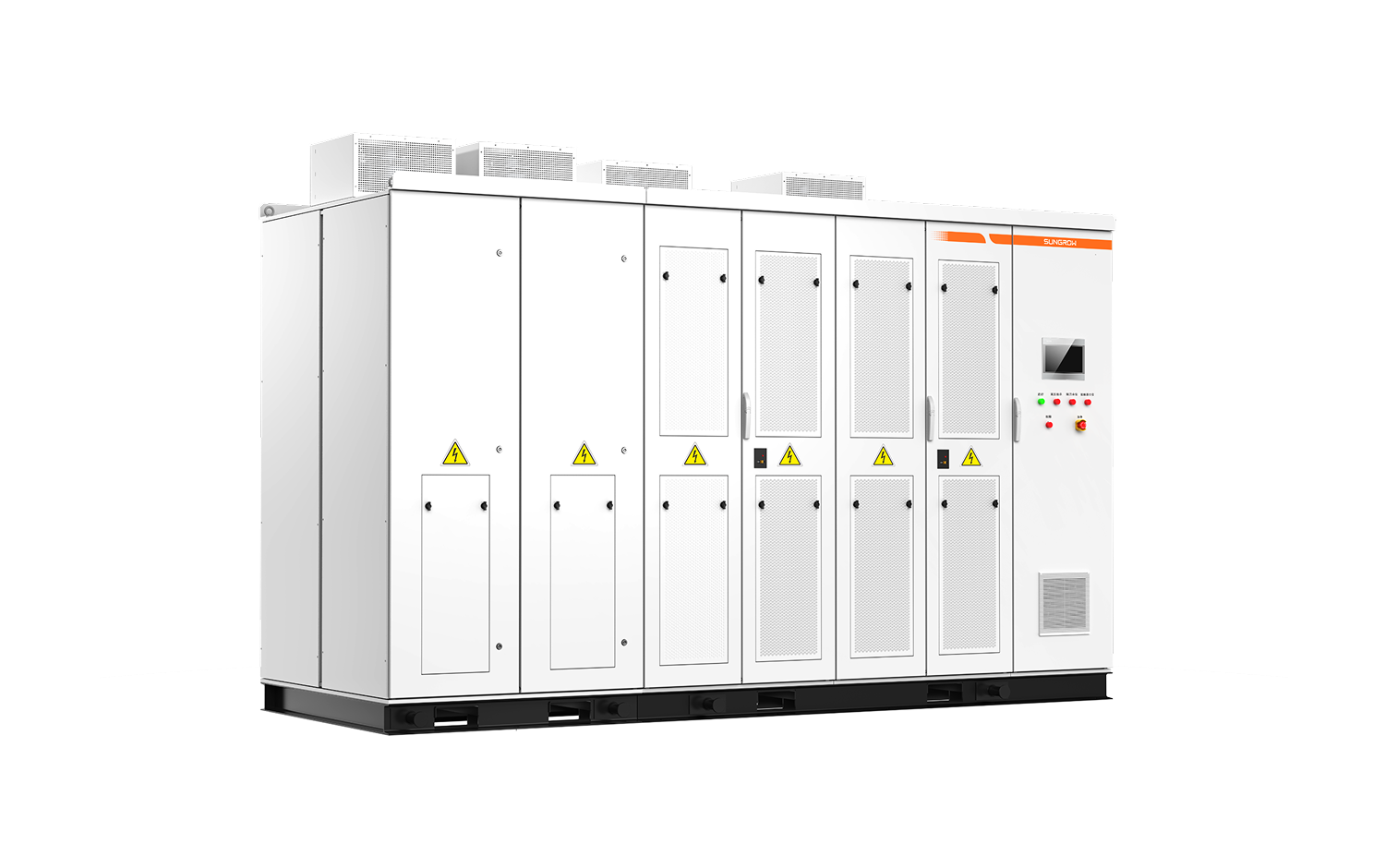

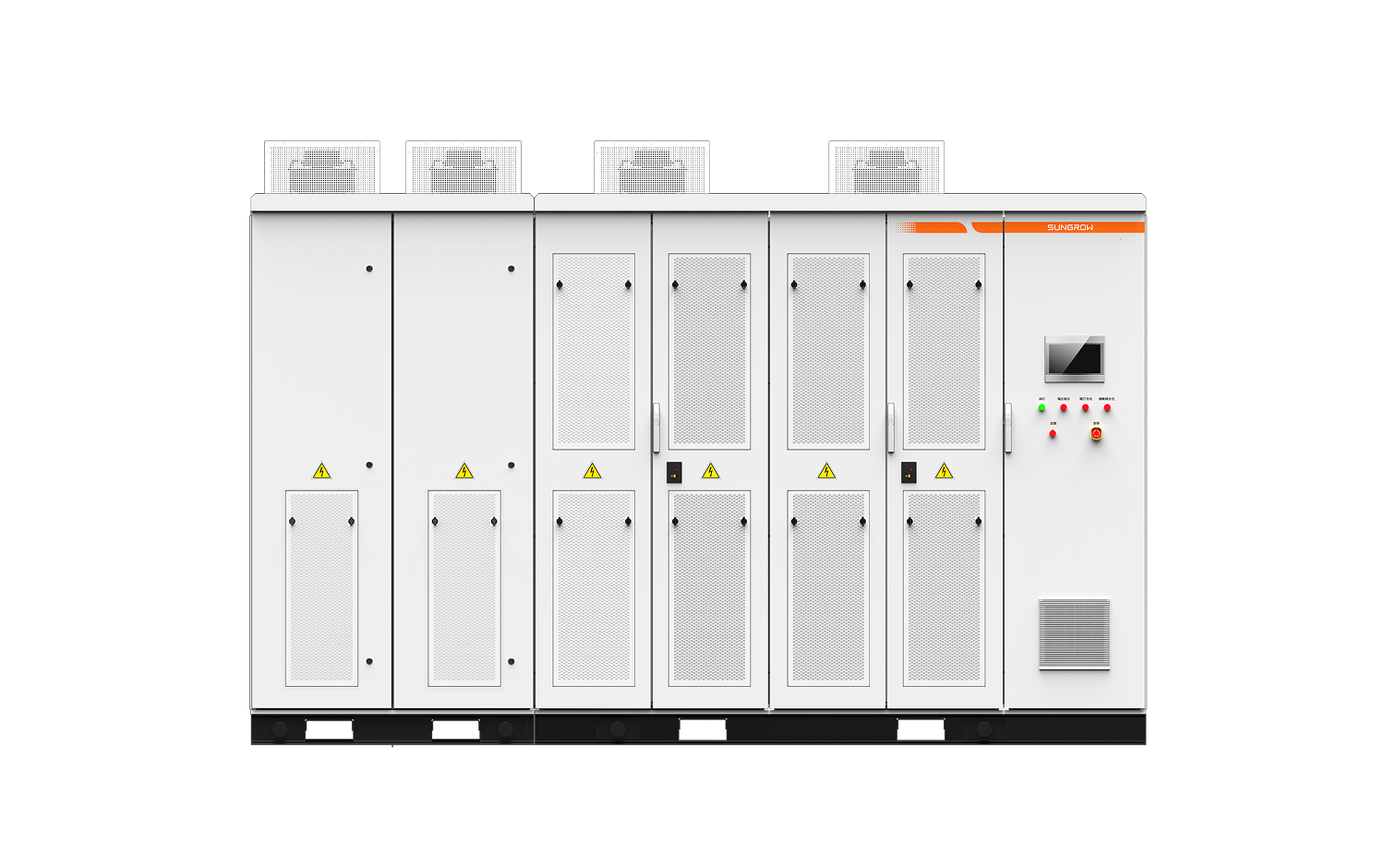

SGD100系列高压传动变频器

性能特点

级联多电平技术，良好的输入、输出谐波性能；
适配异步电机、永磁同步电机、电励磁同步电机；
融合带/无速度传感器矢量控制，V/F控制、恒频变压等多种控制方式；
具备四象限运行机型，网侧PWM整流，支持能量回馈；
具备多机并联扩容等功能；
全系采用长寿命金属薄膜电容，适应长间隔、周期性使用场合；
可选手动/自动旁路柜；

技术参数

电气参数

输入电压：（3.3kV、6kV/6.6kV、10kV）±10%
频率变化范围：50Hz±5%
输入功率因数：≥0.96（2象限）、≥0.99（4象限）
输入电流谐波：满足IEEE519-1992和GBT14549-93标准
输出电压：0-6kV/6.6kV 、0-10kV
最大容量：12000kVA
输出频率：0-120Hz
整体效率：≥96%
控制方式：V/F控制、开环矢量控制、闭环矢量控制
转速精度：≤0.2%（开环矢量） ≤0.02%（闭环矢量）
加减速时间：0.1-6500s，可定制
过载能力：120%，1 min/10min
开关量输入：6路，继电器干式接点
开关量输出：10路，继电器干式接点
模拟量输入：2路，4～20mA / 0~10V
模拟量输出：4路，4～20mA / 0~10V
通讯接口：Modbus TCP、Ethernet/IP、PROFIBUS-DP、ProfiNet等
系统：输入侧保护：输入过流、输入缺相、输入失电、输入欠压、输入过压、输入接地、输入相序错误；输出侧保护：输出过流、输出过载、输出缺相、输出接地、输出电压不平衡告警、输出电压不平衡故障、输出过流(硬件)；电机侧及其他保护：模拟量输入断线、编码器故障、电机超速、电机堵转、电机欠速、电机绕组过温、电机轴承过温、电流传感器电源故障等；
单元：单元启停异常、单元参数下发失败、旁路失败、通讯故障、欠压、过压、过温、输入缺相等

环境条件

机械参数

注：产品不断创新，性能继续提升，本技术参数仅供参考。
