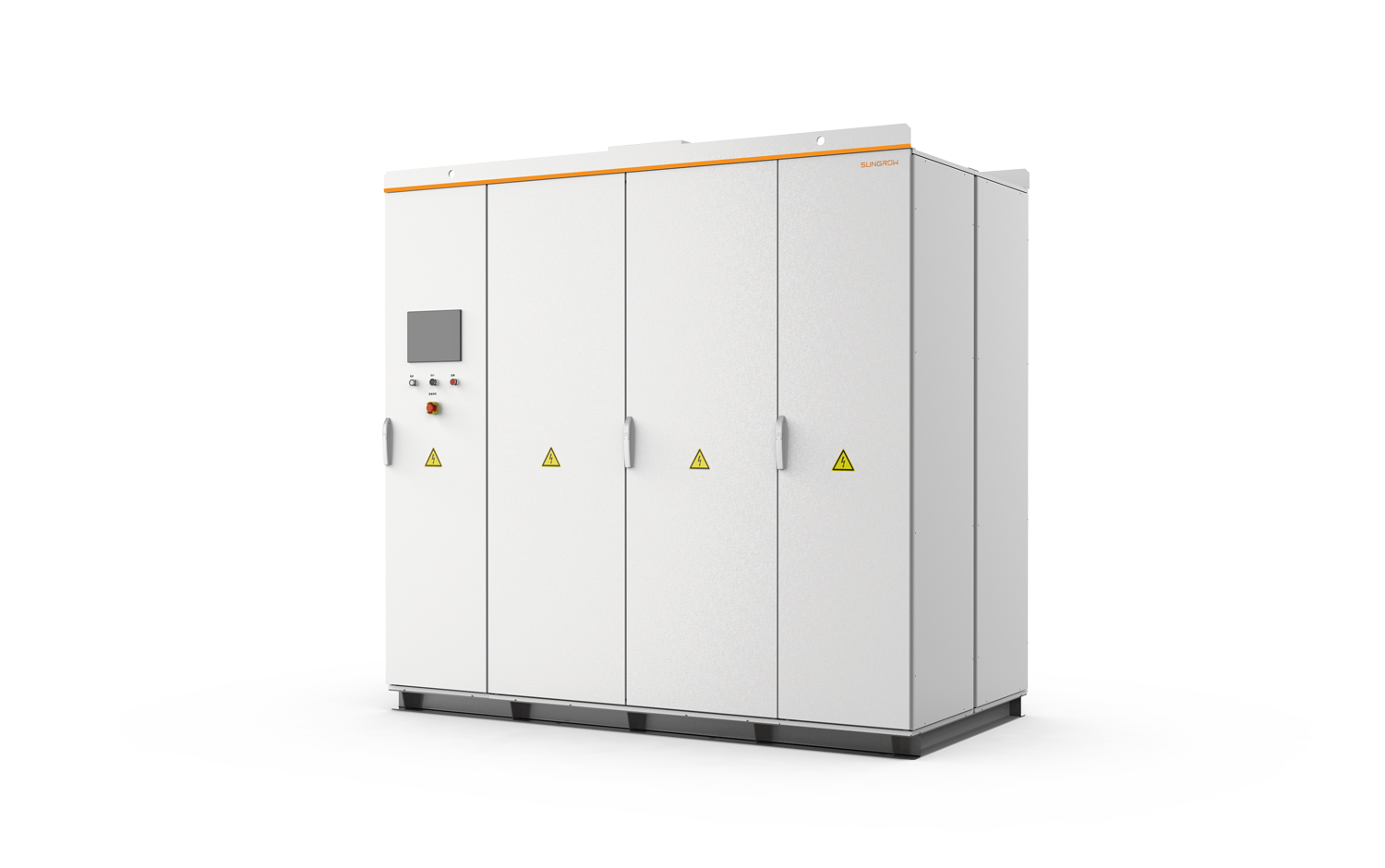

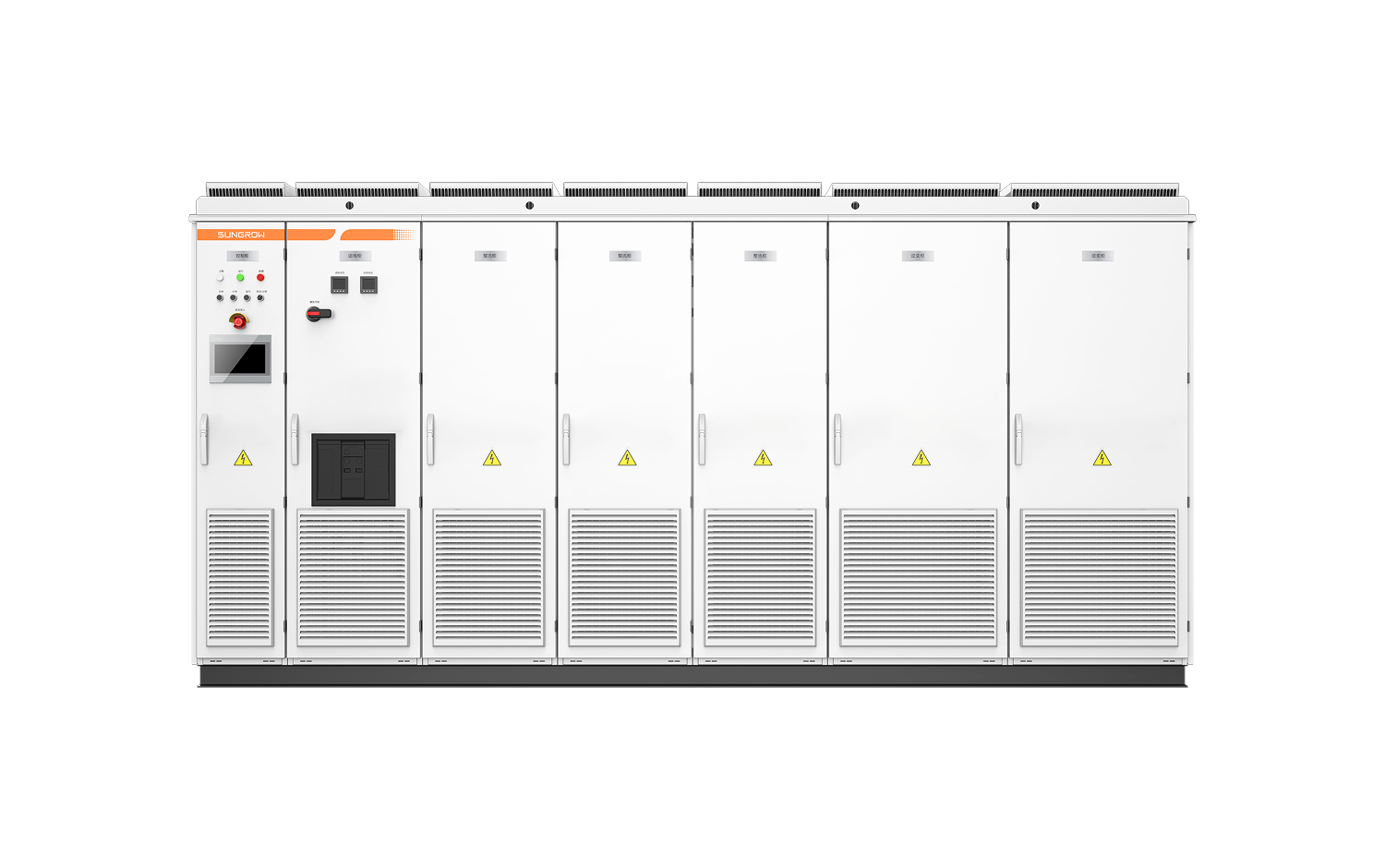

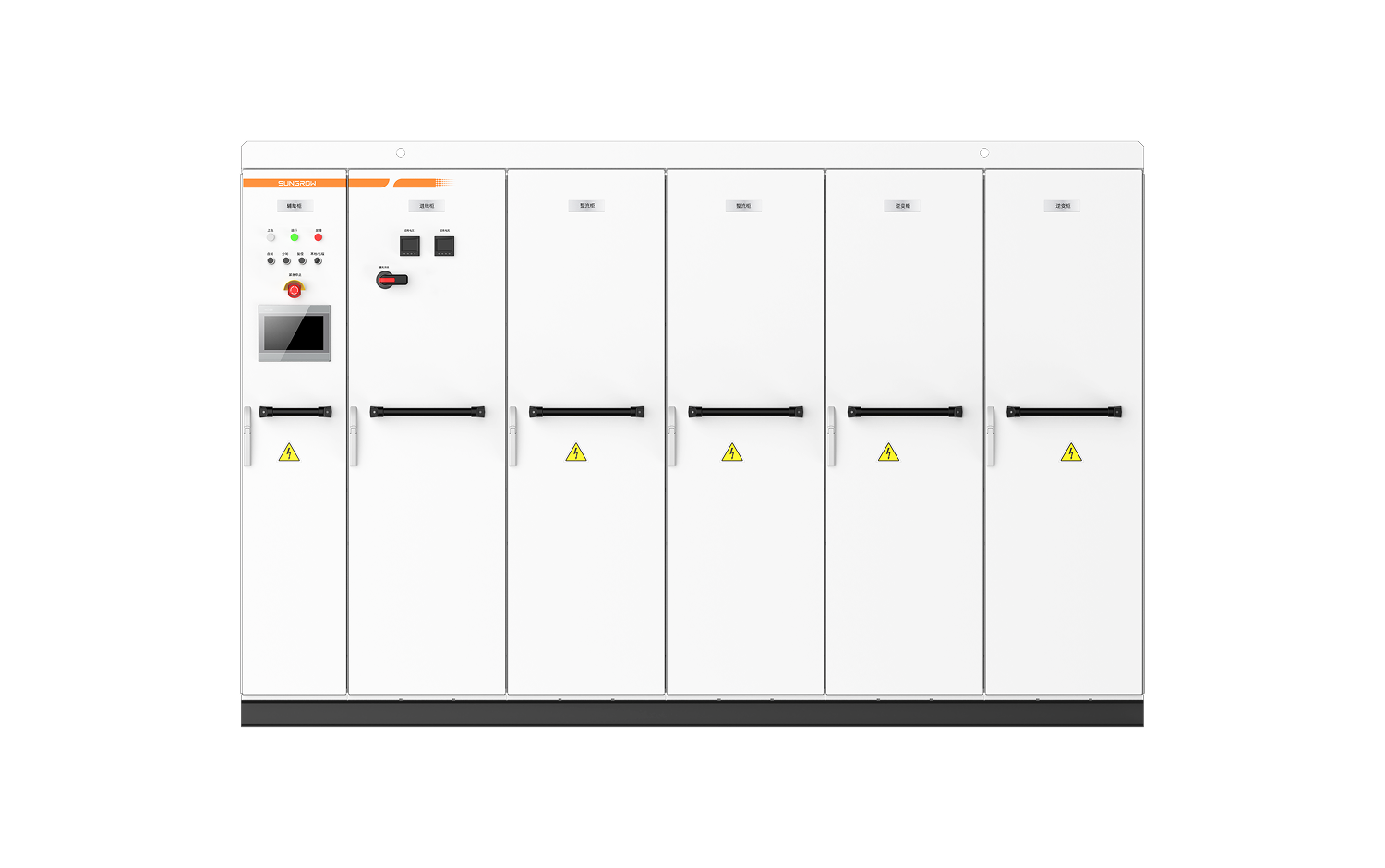

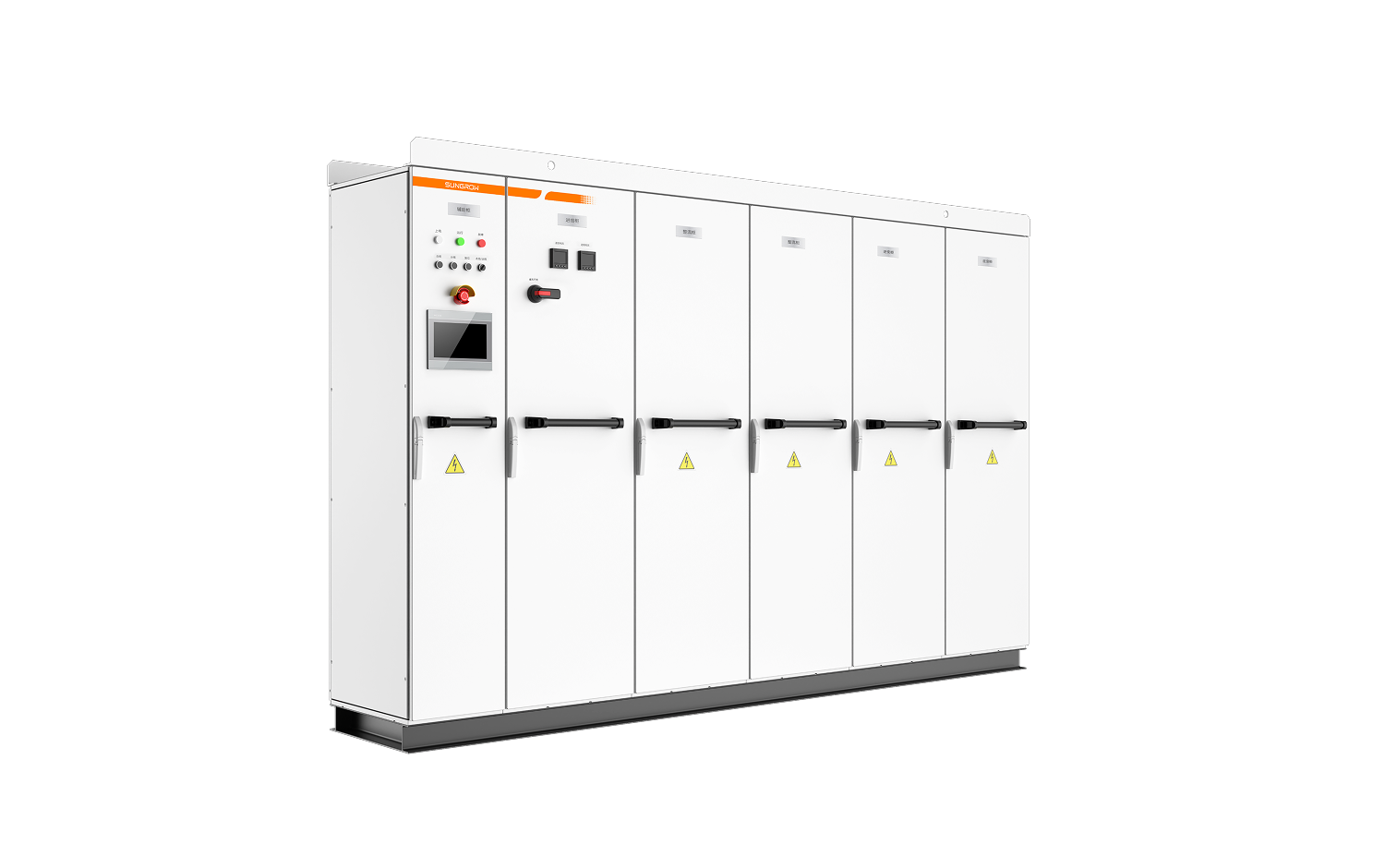

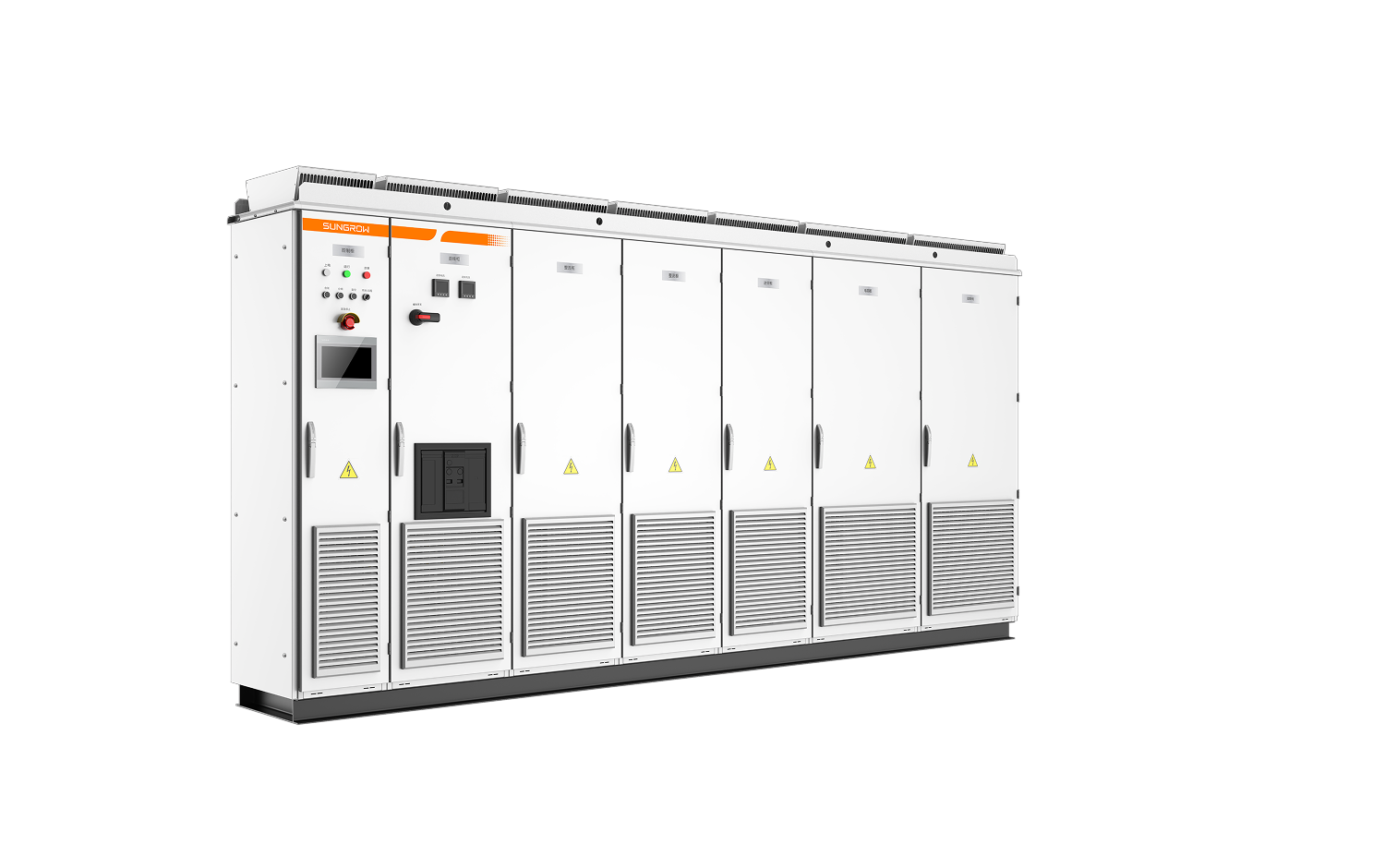

SGD50系列低压传动变频器

性能特点

模块化设计开发，系统集成灵活高效
优异的速度及转矩控制性能，先进的驱控算法
针对船舶行业潮湿、腐蚀、高盐雾工作环境的高防护设计
功能扩展丰富，支持多种通讯方式及并机模式

技术参数

标识不同项

基本整流单元

低压传动变频器（风冷）

低压传动变频器（液冷）

输入电压:

525~690V AC，±10%（-15%，＜60s）

输入频率范围:

47~63Hz

输出电压:

740~975V DC

过载能力:

轻过载：在轻过载基准电流基础上允许过载110%，每5分钟允许持续1分钟；重过载：在重过载基准电流基础上允许过载150%，每5分钟允许持续1分钟

工作效率:

＞98%

基波功率因数:

＞0.95（额定满载）

PWM整流单元

低压传动变频器（风冷）

低压传动变频器（液冷）

输入电压:

525~690V AC，±10%（-15%，＜60s）

输入频率范围:

47~63Hz

输出电压:

740~1050V DC

过载能力:

轻过载：在轻过载基准电流基础上允许过载110%，每5分钟允许持续1分钟；重过载：在重过载基准电流基础上允许过载150%，每5分钟允许持续1分钟

工作效率:

＞97%

载波频率:

2~3kHz

总谐波含量THD:

THDI ＜ 5%（额定功率）、THDU ＜ 5%（Rsc ＞ 20）、（务必搭配LCL滤波器）

THDI ＜ 5%（额定功率）、THDU ＜ 5%、（务必搭配LC滤波组件）

基波功率因数:

＞0.99（额定满载）

逆变单元

低压传动变频器（风冷）

低压传动变频器（液冷）

输入电压:

740~1050V DC

输出电压:

0~690V AC

输出频率:

0~300Hz

过载能力:

轻过载：在轻过载基准电流基础上允许过载110%，每5分钟允许持续1分钟；重过载：在重过载基准电流基础上允许过载150%，每5分钟允许持续1分钟

工作效率:

＞98%

载波频率:

2~3kHz

电机控制方式:

V/F控制、SVC无编码器矢量控制、FVC有编码器矢量控制

调速范围:

V/F（1:50）、SVC（1:200）、FVC（1:1000）

速度波动:

SVC：±0.2%， FVC：±0.1%

速度控制精度:

SVC：±10%Fsl， FVC：±0.01%

转矩响应:

SVC 10ms、FVC 8ms

启动转矩:

0.5Hz/150%(SVC)、0Hz/150%(FVC)

斩波制动单元

低压传动变频器（风冷）

低压传动变频器（液冷）

输入电压:

1075VDC~1150VDC

工作效率:

＞99%

斩波DCDC单元

低压传动变频器（风冷）

低压传动变频器（液冷）

高压侧电压:

740~1050V DC

低压侧电压:

24~1000V DC

载波频率:

3~4kHz

过载能力:

快速过载：在快速过载基准电流基础上允许过载200%，每1分钟允许持续10s；重过载：在重过载基准电流基础上允许过载150%，每5分钟允许持续1分钟

回馈功率:

100%

电压精度:

低压侧：≤ 0.2%Fs；高压侧：≤ 2%Fs

低压侧：≤ 0.2%Fs；高压侧：≤ 2%Fs"

电压纹波Vrms:

低压侧：≤ 0.4%Fs；高压侧：≤ 1.0%Fs

低压侧：≤ 0.4%Fs；高压侧：≤ 1.0%Fs"

电流精度:

≤ 2%Fs

通用参数

低压传动变频器（风冷）

低压传动变频器（液冷）

工作环境:

-10~+40℃，+40~+50℃需降额 / 湿度5~95%，无凝露 / 海拔2000m以上需降额

0℃~+ 55℃，+45℃以上可降额使用/ 湿度5~95%，无凝露 / 海拔2000m以上需降额

存储环境:

温度-40~+70℃/湿度5~95%，无凝露

-40℃~+70℃，0℃以下存储时需要将冷却液排空

冷却液温度:

0℃~+50℃，+40℃以上可降额使用

冷却方式:

风冷

液冷

防护等级:

IP00

保护功能:

短路、过流、过载、过压、欠压、缺相、编码器断线、三相不平衡、过热等

循环要求:

闭式循环，冷却液与外界隔离

水质要求:

密度（20℃）≥1.060g/cm3；PH 值7.5~9.0；导电率＜ 400us/cm；氯元素含量＜ 30mg/L ；硫酸盐＜ 100mg/L；总硬度≤100mg/L；最大颗粒尺寸300μm

注：产品不断创新，性能继续提升，本技术参数仅供参考。
