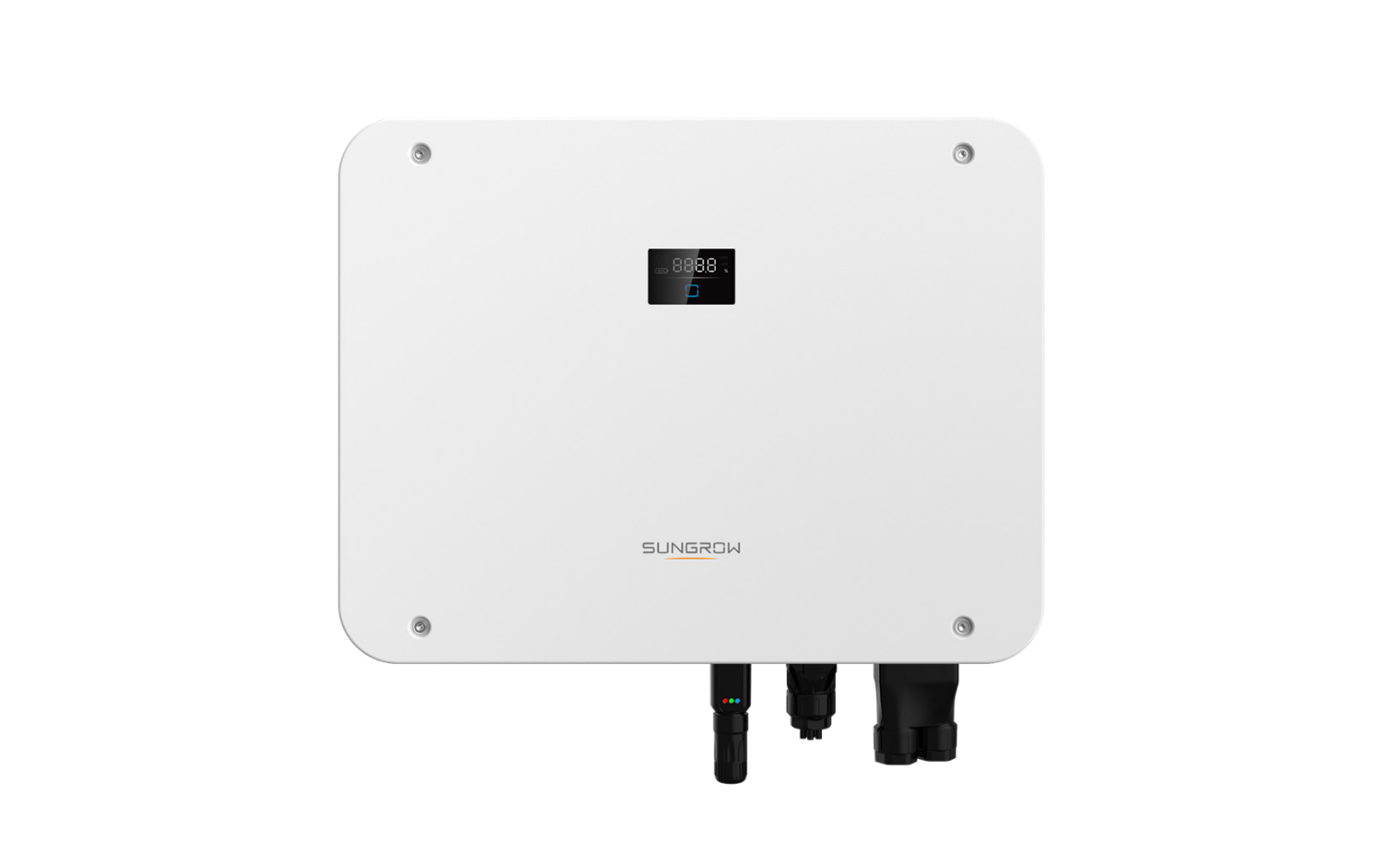

三相储能逆变器

SH15/20/25T

立即咨询

方案与产品产品储能系统户用储能 SH15/20/25T

产品优势

全屋备电

63A交流旁路设计，备电无忧（内置）
并离网无缝切换（10ms）

灵活应用

支持100%三相不平衡输出（并/离网模式）
高达50A最大充放电流

友好安装

即插即用设计
静音运行，支持室外安装

安全耐用

主动电弧故障防护
IP65/C5

技术参数

产品型号

标识不同项

SH15T

SH20T

SH25T

直流侧 - 输入

最大PV输入功率

最大PV输入电压 *

最小PV输入电压/启动电压

额定PV输入电压

MPPT运行电压范围 **

MPPT数量

每路MPPT最大输入组串数

最大PV输入电流

最大直流短路电流

输入端子最大允许电流

30000 Wp

1000 V

150 V / 180 V

600 V

150 V - 950 V

2 / 2 / 1

80A (32A / 32A /16A)

100A (40A / 40A /20A)

30 A

40000 Wp

1000 V

150 V / 180 V

600 V

150 V - 950 V

2 / 2 / 1

80A (32A / 32A /16A)

100A (40A / 40A /20A)

30 A

50000 Wp

1000 V

150 V / 180 V

600 V

150 V - 950 V

2 / 2 / 1

80A (32A / 32A /16A)

100A (40A / 40A /20A)

30 A

电池端口数据

电池种类

电池运行电压范围

最大充/放电电流 ***

最大充/放电功率

锂离子电池

100 V - 700 V

50 A / 50 A

30000 W / 15000 W

锂离子电池

100 V - 700 V

50 A / 50 A

30000 W / 20000 W

锂离子电池

100 V - 700 V

50 A / 50 A

30000 W / 20000 W

交流侧输入输出

最大取电功率 ****

额定交流输出功率

最大交流输出视在功率

最大交流输出电流

额定电网电压

交流电压范围

额定电网频率

电网频率范围

总电流波形畸变率

功率因数 / 功率因数可调范围

电网类型

43000 VA

15000 W

15000 VA

22.8 A

3L / N / PE, 220 V / 380 V; 230 V / 400 V; 240 V / 415 V

270 V - 480 V

50 Hz / 60 Hz

45 Hz - 55 Hz / 55 Hz - 65 Hz

< 3 % @额定功率

> 0.99 @额定功率 / 0.8 超前 - 0.8 滞后

三相

43000 VA

20000 W

20000 VA

30.4 A

3L / N / PE, 220 V / 380 V; 230 V / 400 V; 240 V / 415 V

270 V - 480 V

50 Hz / 60 Hz

45 Hz - 55 Hz / 55 Hz - 65 Hz

< 3 % @额定功率

> 0.99 @额定功率 / 0.8 超前 - 0.8 滞后

三相

43000 VA

25000 W

25000 VA

37.9 A

3L / N / PE, 220 V / 380 V; 230 V / 400 V; 240 V / 415 V

270 V - 480 V

50 Hz / 60 Hz

45 Hz - 55 Hz / 55 Hz - 65 Hz

< 3 % @额定功率

> 0.99 @额定功率 / 0.8 超前 - 0.8 滞后

三相

并网模式备电数据

备用负载最大输出功率 ****

备用负载最大输出电流

43000 W

3 * 63 A

43000 W

3 * 63 A

43000 W

3 * 63 A

离网模式备电数据

额定电压

额定频率

总电流波形畸变率（线性负载）

并离网切换时间

额定输出功率

峰值输出功率 *****

3 / N / PE, 220 V / 380 V; 230 V / 400 V; 240 V / 415 V ( ± 2 % )

50 Hz / 60 Hz ( ± 0.2 % )

< 2 %

< 10 ms

15000 W / 15000 VA

25500 W / 25500 VA,10 s

3 / N / PE, 220 V / 380 V; 230 V / 400 V; 240 V / 415 V ( ± 2 % )

50 Hz / 60 Hz ( ± 0.2 % )

< 2 %

< 10 ms

20000 W / 20000 VA

32000 W / 32000 VA,10 s

3 / N / PE, 220 V / 380 V; 230 V / 400 V; 240 V / 415 V ( ± 2 % )

50 Hz / 60 Hz ( ± 0.2 % )

< 2 %

< 10 ms

25000 W / 25000 VA

36500 W / 36500 VA,10 s

效率

最大效率/欧洲效率

98.1 % / 97.6 %

98.2 % / 97.8 %

保护 & 功能

电网监测

直流反接保护

交流短路保护

漏电流保护

直流开关

浪涌保护

PID 修复

电池输入反接保护

具备

直流Ⅱ级/交流Ⅱ级

具备

直流Ⅱ级/交流Ⅱ级

具备

直流Ⅱ级/交流Ⅱ级

具备

通用参数

拓扑结构（光伏侧 / 电池侧）

防护等级

尺寸

重量

安装方式

运行温度范围

湿度范围

冷却方式

海拔

噪音

显示

通讯

DI / DO

直流连接方式

交流连接方式

产品认证

无变压器 / 无变压器

IP65

620 mm * 480 mm * 245 mm

38 kg

壁挂安装

-25 ℃ - 60 ℃

0 % - 100 %（无凝露）

自然冷却

≤ 2000 m

35 dB ( A )

LED

RS485, WLAN, Ethernet, CAN

DI * 4 / DO * 2 / DRM0

即插即用端子 ( PV

即插即用端子 ( 最大支持线径16 mm² )

IEC / EN 62109, IEC 61000-6, EN 62477-1, IEC 61727, IEC62116, IEC62920, EN55011, CISPR 11, VDE-AR-N-4105, EN50549-1, AS/NZS 4777.2:2020, TOR Type A, R25, NC RFG, PSE 2018, NTS V2.1 Type A, UNE217001, UNE 217002, RD, CEI 0-21

无变压器 / 无变压器

IP65

620 mm * 480 mm * 245 mm

38 kg

壁挂安装

-25 ℃ - 60 ℃

0 % - 100 %（无凝露）

自然冷却

≤ 2000 m

35 dB ( A )

LED

RS485, WLAN, Ethernet, CAN

DI * 4 / DO * 2 / DRM0

即插即用端子 ( PV

即插即用端子 ( 最大支持线径16 mm² )

无变压器 / 无变压器

IP65

620 mm * 480 mm * 245 mm

40 kg

壁挂安装

-25 ℃ - 60 ℃

0 % - 100 %（无凝露）

自然冷却

≤ 2000 m

50 dB ( A )

LED

RS485, WLAN, Ethernet, CAN

DI * 4 / DO * 2 / DRM0

即插即用端子 ( PV

即插即用端子 ( 最大支持线径16 mm² )
