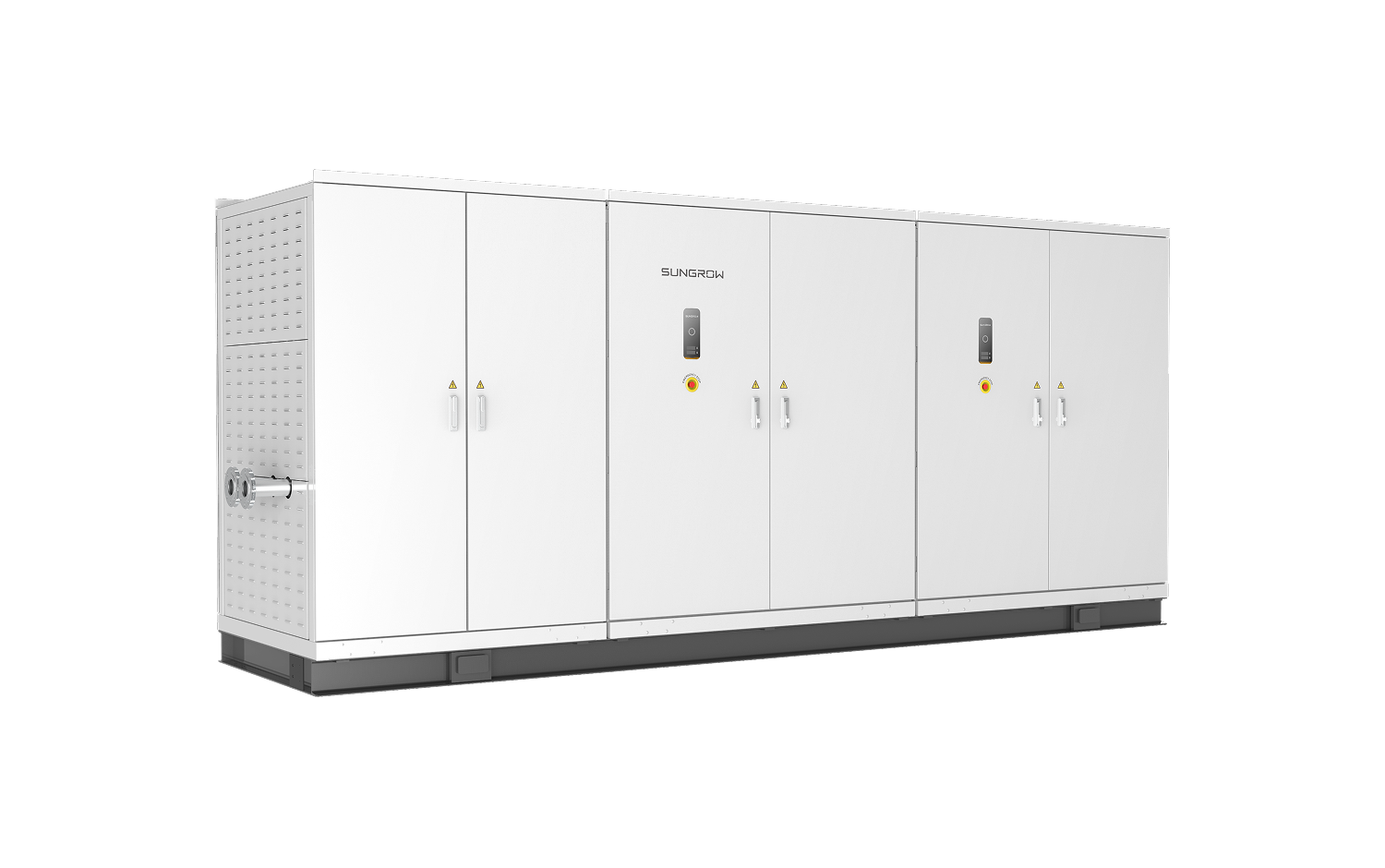

PWM整流电源

利用IGBT全控型功率器件和PWM控制技术，将交流电整流转换为电解槽所需直流电，适应大规模可再生能源交流耦合制氢场景。

简洁高效

绿色友好

智能可靠

运维便捷

简洁可靠，整流系统综合转换效率提升2.5%以上
具备无功补偿功能，可替代SVG装置，进一步降低初始投资成本

网侧电流谐波含量<3%，功率因数 >0.99，无需额外配置消谐及功因调整装置，降低投资运维成本
直流电压纹波<1%，降低电解槽直流电耗

功率调节响应时间<100ms，完美匹配可再生能源波动特性
土10%电网电压和频率波动耐受范围，适应弱网场景
电压、电流和功率等多种工作模式，控制更灵活
IP54及以上防护等级，户外布置，防冷凝设计，适应各种恶劣环境

智能温控风冷/水冷方案可选，低能耗，易维护
软件在线升级，调试运维更方便

技术参数

标识不同项

输入（交流）

SHR5700

SHR5540

额定电网电压:

530V

500V

电网电压范围 :

477~583 V

450~550V

最大输入电流:

4*1765A

2*3520A

额定电网频率:

50Hz

电网频率范围:

45 ~55Hz

总电流畸变率:

<3%（最大功率下）

功率因数:

>0.99

输出（直流）

SHR5700

SHR5540

最大输出功率:

5700kW

5540kW

最大输出电压:

820V

780V

最大输出电流:

4*2200A

2*6000A

工作电压范围:

0~820V

0V~780V

输出电流精度:

≤0.50%最大输出电流

动态响应时间:

<0.1秒

输出控制方式:

电压控制、电流控制、功率控制

保护

SHR5700

SHR5540

输入/输出过流保护:

具备

输入/输出短路保护:

具备

输入/输出过压保护:

具备

故障连锁保护:

具备

过热保护:

具备

交流绝缘检测:

具备

其他功能

SHR5700

SHR5540

无功补偿功能:

具备

交流相序自动识别:

具备

硬接线功能:

具备

通用参数

SHR5700

SHR5540

尺寸（宽*高*深）:

5250*2558*1848 mm

5190*2316*1400 mm，含水冷柜

重量:

8.5T

防护等级:

IP65

IP54

冷却方式:

温控强制风冷

液冷，外部供水温度-30℃~+40℃

工作温度范围:

-30℃~+60℃（>45℃降额）

-30℃~+45℃

最大工作海拔:

4000m（>3000m降额）

4000m（>2000m降额）

通信接口:

RS485，Ethernet

注：产品不断创新，性能继续提升，本技术参数仅供参考。
