SG1100UD×3/SG1100UD×4模块化逆变器__阳光电源 SUNGROW

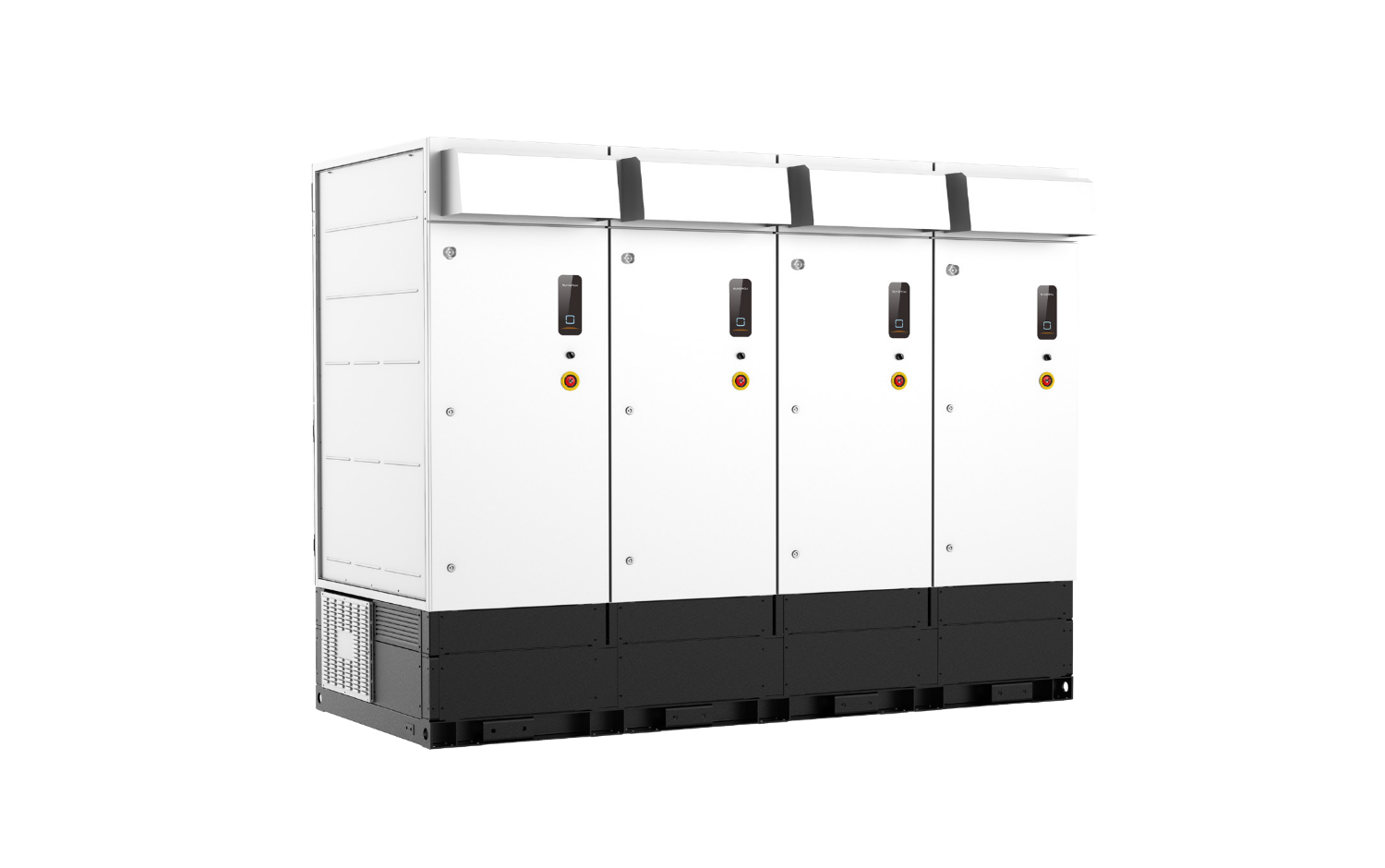

SG1100UD×3/SG1100UD×4模块化逆变器

SG1100UD×3/SG1100UD×4模块化逆变器

1+X模块化逆变器，积木式搭配，设计灵活，运维高效

节省投资

灵活简便

安全可靠

支撑电网

方阵直流MPLC通讯，节省初始投资
预留储能接口，节省后期改造费用

设备模块化，1.1-8.8MW子阵灵活设计
系统模块化，光伏容配比及储能容量灵活扩展
器件模块化，即插即用，无需专业人员维护

直流并联拉弧实时监测，40ms关断
24h在线交流绝缘监测，保障安全
故障泄压设计，保障运维安全
IP65防护等级，适应各种恶劣环境

无功响应时间＜20ms，优于国标
SCR=1.02，极弱网稳定运行
光储直流耦合，平滑输出

技术参数

标识不同项

输入

SG3300UD

SG4400UD

最大输入电压:

1500 V

1500 V

最小输入电压 / 启动电压:

895 V / 905 V

895 V / 905 V

MPPT电压范围:

895 V - 1500 V

895 V - 1500 V

MPPT 数量:

3

4

最大直流输入数量:

15（ 21可选）

20（ 28可选）

最大工作电流:

3 * 1435 A

4 * 1435 A

最大直流输入短路电流:

3 * 3528 A

4 * 3528 A

输出

SG3300UD

SG4400UD

额定输出功率:

3300 kW

4400 kW

最大输出功率:

3795 kW

5060 kW

最大输出视在功率:

3795 kVA

5060 kVA

最大输出电流:

3 * 1160 A

4 * 1160 A

额定电网电压:

630 V

630 V

电网电压范围:

536 V - 693 V

536 V - 693 V

额定电网频率 / 电网频率范围:

50 Hz / 45 Hz - 55 Hz

50 Hz / 45 Hz - 55 Hz

总电流波形畸变率:

< 3 %（额定功率下）

< 3 %（额定功率下）

直流分量:

< 0.5 % 额定输出电流

< 0.5 % 额定输出电流

功率因数（额定功率下）/ 功率因数可调范围:

> 0.99 / 0.8 超前 - 0.8 滞后

> 0.99 / 0.8 超前 - 0.8 滞后

馈电相数 / 输出端相数:

3 / 3

3 / 3

效率

SG3300UD

SG4400UD

最大效率:

≥ 99.02 %

≥ 99.02 %

中国效率:

≥ 98.55 %

≥ 98.55 %

保护

SG3300UD

SG4400UD

交 / 直流过压保护:

具备

具备

交 / 直流过流保护:

交 / 直流防雷保护:

电网监测 / 接地故障保护:

具备 / 具备

具备 / 具备

绝缘检测:

具备

具备

过热保护:

具备

具备

其他功能

SG3300UD

SG4400UD

PID防护 / PID修复:

具备 / 选配

具备 / 选配

夜间SVG功能:

选配

选配

夜间休眠模式:

具备

具备

交流侧直接并联:

具备

具备

软开、关机:

具备

具备

通用参数

SG3300UD

SG4400UD

尺寸 (宽*高*深) *:

2340 mm * 2300 mm * 1550 mm

2900 mm * 2300 mm * 1550 mm

重量 *:

2500 kg

3300 kg

保护等级:

IP65

IP65

夜间损耗:

< 200 W

< 200 W

冷却方式:

智能强制风冷

智能强制风冷

工作温度范围:

-35 ℃ ~ 60 ℃（ > 40 ℃ 降额）

-35 ℃ ~ 60 ℃（ > 40 ℃ 降额）

工作湿度范围:

0 % ~ 100 %

0 % ~ 100 %

最高工作海拔:

5000 m（ > 3000 m 降额）

5000 m（ > 3000 m 降额）

通讯接口:

标准 : RS485, 以太网

标准 : RS485, 以太网

符合标准:

IEC 62109-1，IEC 62109-2，IEC 61727，IEC 62116，NB/T 32004，GB/T 37408

IEC 62109-1，IEC 62109-2，IEC 61727，IEC 62116，NB/T 32004，GB/T 37408

电网支撑:

夜间SVG功能，LVRT/HVRT、有功和无功调度、PF控制、缓启动和缓关断

夜间SVG功能，LVRT/HVRT、有功和无功调度、PF控制、缓启动和缓关断

注：产品不断创新，性能继续提升，本技术参数仅供参考。 *：以实际发货产品为准。
