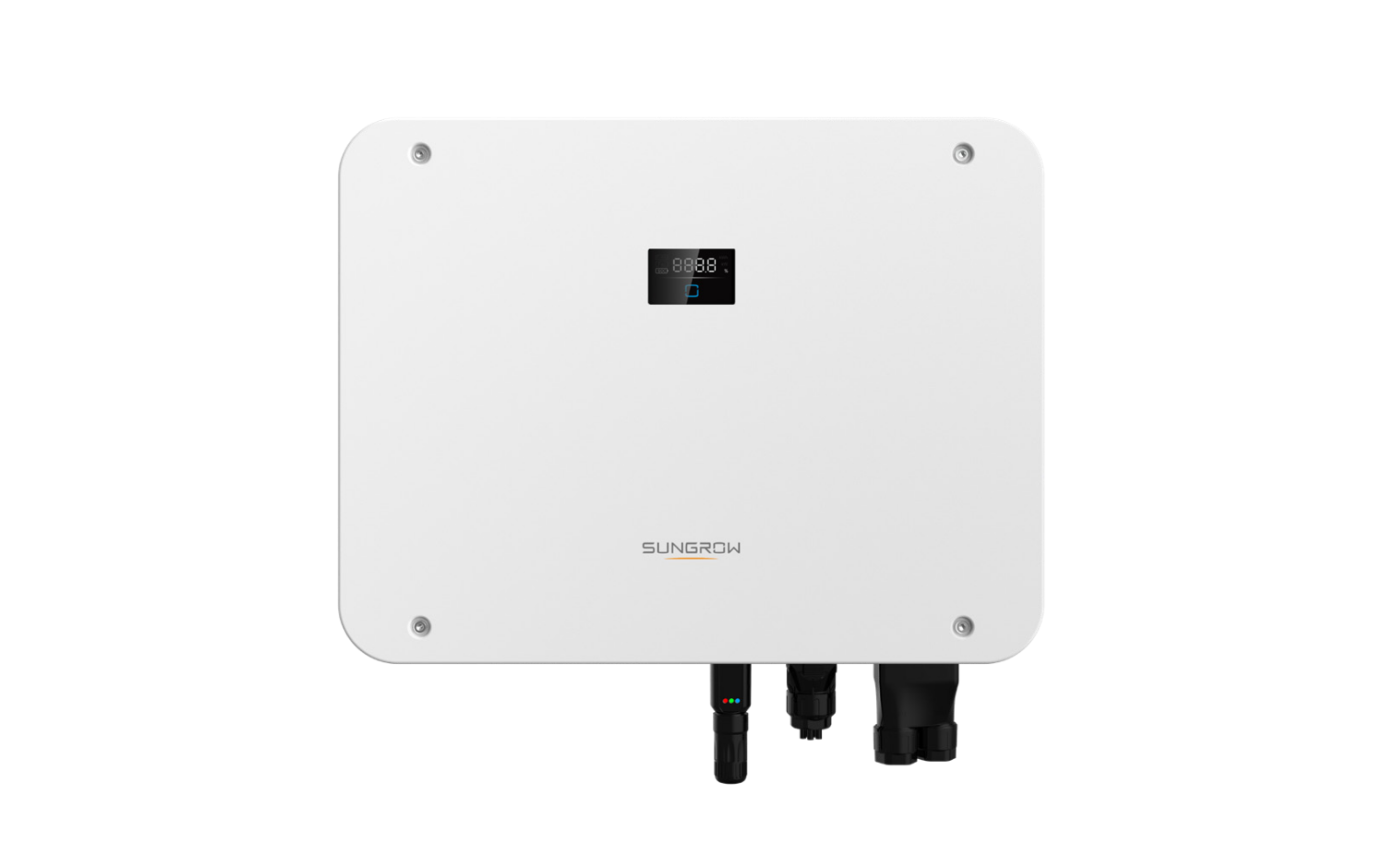

SH15/20/25T__阳光电源 SUNGROW

SH15/20/25T

全屋备电

灵活应用

友好安装

安全耐用

63A交流旁路设计，备电无忧（内置）
并离网无缝切换（10ms）

支持100%三相不平衡输出（并/离网模式）
高达50A最大充放电流

即插即用设计
静音运行，支持室外安装

主动电弧故障防护
IP65/C5

技术参数

标识不同项

直流侧 - 输入

SH15T

SH20T

SH25T

最大PV输入功率:

30000 Wp

40000 Wp

50000 Wp

最大PV输入电压 *:

1000 V

最小PV输入电压/启动电压:

150 V / 180 V

额定PV输入电压:

600 V

MPPT运行电压范围 **:

150 V - 950 V

MPPT数量:

每路MPPT最大输入组串数 :

2 / 2 / 1

最大PV输入电流:

80A (32A / 32A /16A)

最大直流短路电流:

100A (40A / 40A /20A)

输入端子最大允许电流:

30 A

电池端口数据

SH15T

SH20T

SH25T

电池种类:

锂离子电池

电池运行电压范围:

100 V - 700 V

最大充/放电电流 ***:

50 A / 50 A

最大充/放电功率:

30000 W / 15000 W

30000 W / 20000 W

交流侧输入输出

SH15T

SH20T

SH25T

最大取电功率 ****:

43000 VA

额定交流输出功率:

15000 W

20000 W

25000 W

最大交流输出视在功率:

15000 VA

20000 VA

25000 VA

最大交流输出电流:

22.8 A

30.4 A

37.9 A

额定电网电压:

3L / N / PE, 220 V / 380 V; 230 V / 400 V; 240 V / 415 V

交流电压范围:

270 V - 480 V

额定电网频率:

50 Hz / 60 Hz

电网频率范围:

45 Hz - 55 Hz / 55 Hz - 65 Hz

总电流波形畸变率:

< 3 % @额定功率

功率因数 / 功率因数可调范围:

> 0.99 @额定功率 / 0.8 超前 - 0.8 滞后

电网类型:

三相

并网模式备电数据

SH15T

SH20T

SH25T

备用负载最大输出功率 ****:

43000 W

备用负载最大输出电流:

3 * 63 A

离网模式备电数据

SH15T

SH20T

SH25T

额定电压:

3 / N / PE, 220 V / 380 V; 230 V / 400 V; 240 V / 415 V ( ± 2 % )

额定频率:

50 Hz / 60 Hz ( ± 0.2 % )

总电流波形畸变率（线性负载）:

< 2 %

并离网切换时间:

< 10 ms

额定输出功率:

15000 W / 15000 VA

20000 W / 20000 VA

25000 W / 25000 VA

峰值输出功率 *****:

25500 W / 25500 VA,10 s

32000 W / 32000 VA,10 s

36500 W / 36500 VA,10 s

效率

SH15T

SH20T

SH25T

最大效率/欧洲效率:

98.1 % / 97.6 %

98.2 % / 97.8 %

保护 & 功能

SH15T

SH20T

SH25T

电网监测:

具备

直流反接保护:

具备

交流短路保护:

具备

漏电流保护:

具备

直流开关:

具备

浪涌保护:

直流Ⅱ级/交流Ⅱ级

PID 修复:

具备

电池输入反接保护:

具备

通用参数

SH15T

SH20T

SH25T

拓扑结构（光伏侧 / 电池侧）:

无变压器 / 无变压器

防护等级:

IP65

尺寸:

620 mm * 480 mm * 245 mm

重量:

38 kg

40 kg

安装方式:

壁挂安装

运行温度范围:

-25 ℃ - 60 ℃

湿度范围:

0 % - 100 %（无凝露）

冷却方式:

自然冷却

海拔:

≤ 2000 m

噪音:

35 dB ( A )

50 dB ( A )

显示:

LED

通讯:

RS485, WLAN, Ethernet, CAN

DI / DO:

DI * 4 / DO * 2 / DRM0

直流连接方式:

即插即用端子 ( PV

交流连接方式:

即插即用端子 ( 最大支持线径16 mm² )

产品认证:

IEC / EN 62109, IEC 61000-6, EN 62477-1, IEC 61727, IEC62116, IEC62920, EN55011, CISPR 11, VDE-AR-N-4105, EN50549-1, AS/NZS 4777.2:2020, TOR Type A, R25, NC RFG, PSE 2018, NTS V2.1 Type A, UNE217001, UNE 217002, RD, CEI 0-21

注：产品不断创新，性能继续提升，本技术参数仅供参考。* 输入电压超过MPPT工作电压范围，触发逆变器保护。 ** 满载MPPT电压范围请参考用户手册。 *** 取决于连接的电池。 **** 请参考用户手册，并根据实际负载功率修改设置。 ***** 光伏和电池功率充足时才能达到峰值。
