SGD80系列

产品优势规格参数资料下载

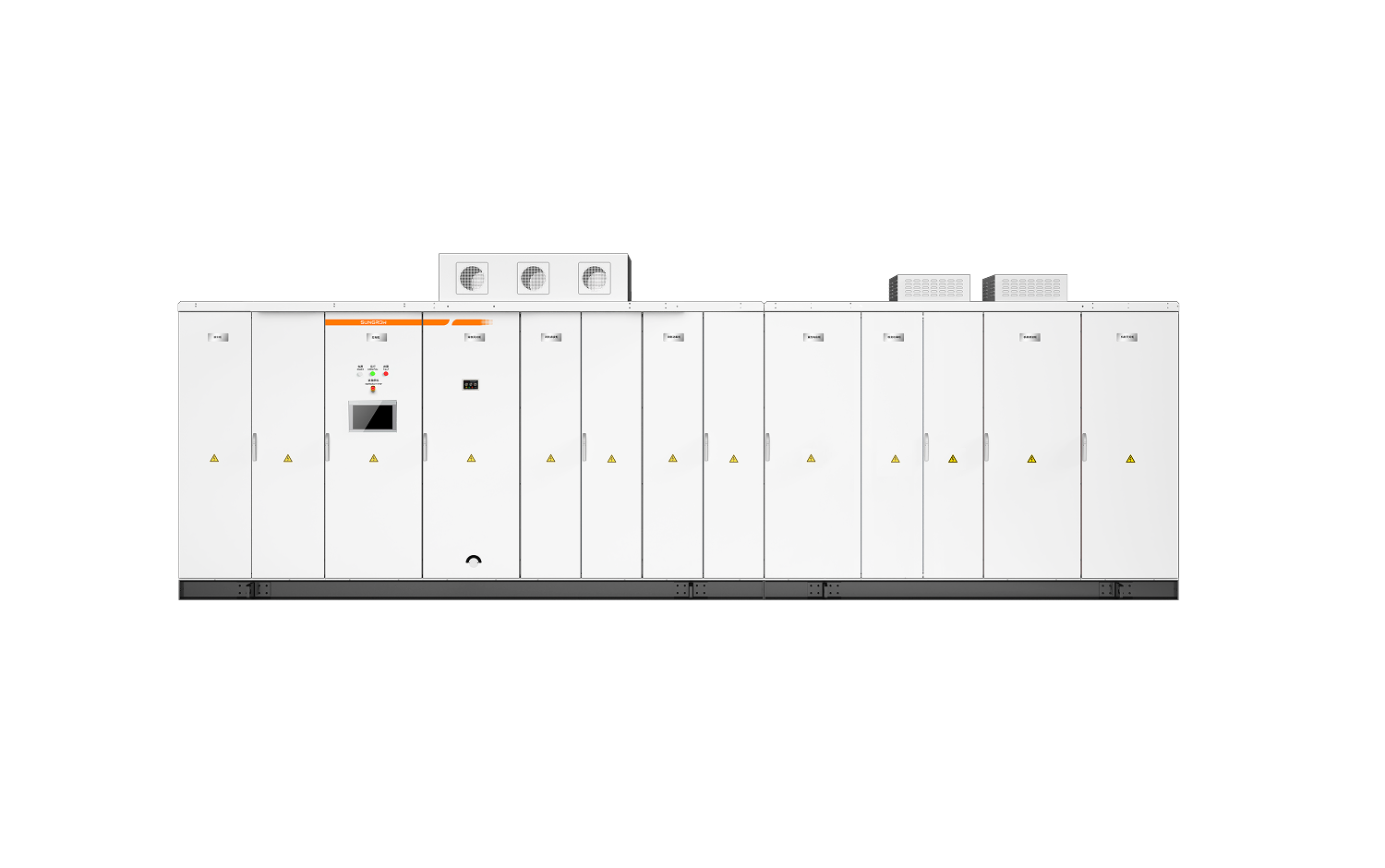

SGD80系列中压传动变频器

SGD80系列中压传动变频器是一种具备AC-DC-AC交流-直流-交流变频驱动和DC-AC共直流母线驱动-馈能系统。采用模块化设计理念，能够为客户提供不同功率等级的组合单元柜产品。采用压接型IGCT及Diode，具有超高的可靠性、优异的散热性能和极高的功率密度。适配永磁、异步、双馈及电励磁同步电机，具备V/F、矢量控制功能。

立即咨询

方案与产品产品风电变流及传动产品传动变频器 SGD80系列

产品优势

性能特点

适配永磁同步电机、异步电机、双馈电机、电励磁同步电机
PWM整流单元，无谐波污染，单位功率因素运行，全功率能量双向流动，效率高
满足多种应用场景的灵活配置与系统集成

性能特点

单机容量8MVA ~ 14MVA，支持多机并联
IGCT故障在线诊断 + 直通故障保护
V/F控制、无速度传感器矢量控制（OLVC）、有速度传感器矢量控制（CLVC）

技术参数

产品型号

SGD80系列

整流

输入电压

输入频率

输入功率因数

过载能力

工作效率

保护功能

3300V

45~55Hz

≥0.95（基本整流）可调整，出厂设置为1（PWM整流）

110%长期过载，120%过载1min/10min

≥98%

过载保护、过热保护、短路保护、故障在线诊断等

逆变

输出电压

输出频率

过载能力

转速精度

转矩控制

转矩精度

转矩响应时间

0～3400V

≤110Hz

110%长期过载，120%过载1min/10min

OLVC：0.2% CLVC：0.02%

V/F: 支持 OLVC: 支持 CLVC: 支持

OLVC：5% CLVC：5%

OLVC：10ms CLVC：10ms

机械参数

防护等级

防腐等级

冷却方式

IP54

C4

水冷（水水换热）

环境条件

运行环境温度

运行相对湿度

海拔

-30℃~+45℃

≤95%

≤2000米

接口

接口类型

通信、数字量输入、数字量输出、模拟量采样、温度采样、编码器（数字量输入/输出、模拟量/温度采样可根据需求拓展）"

通讯

通讯方式

CANopen、Profibus、MODbus、TCP/IP、Profinet（用户任选）

用户案例

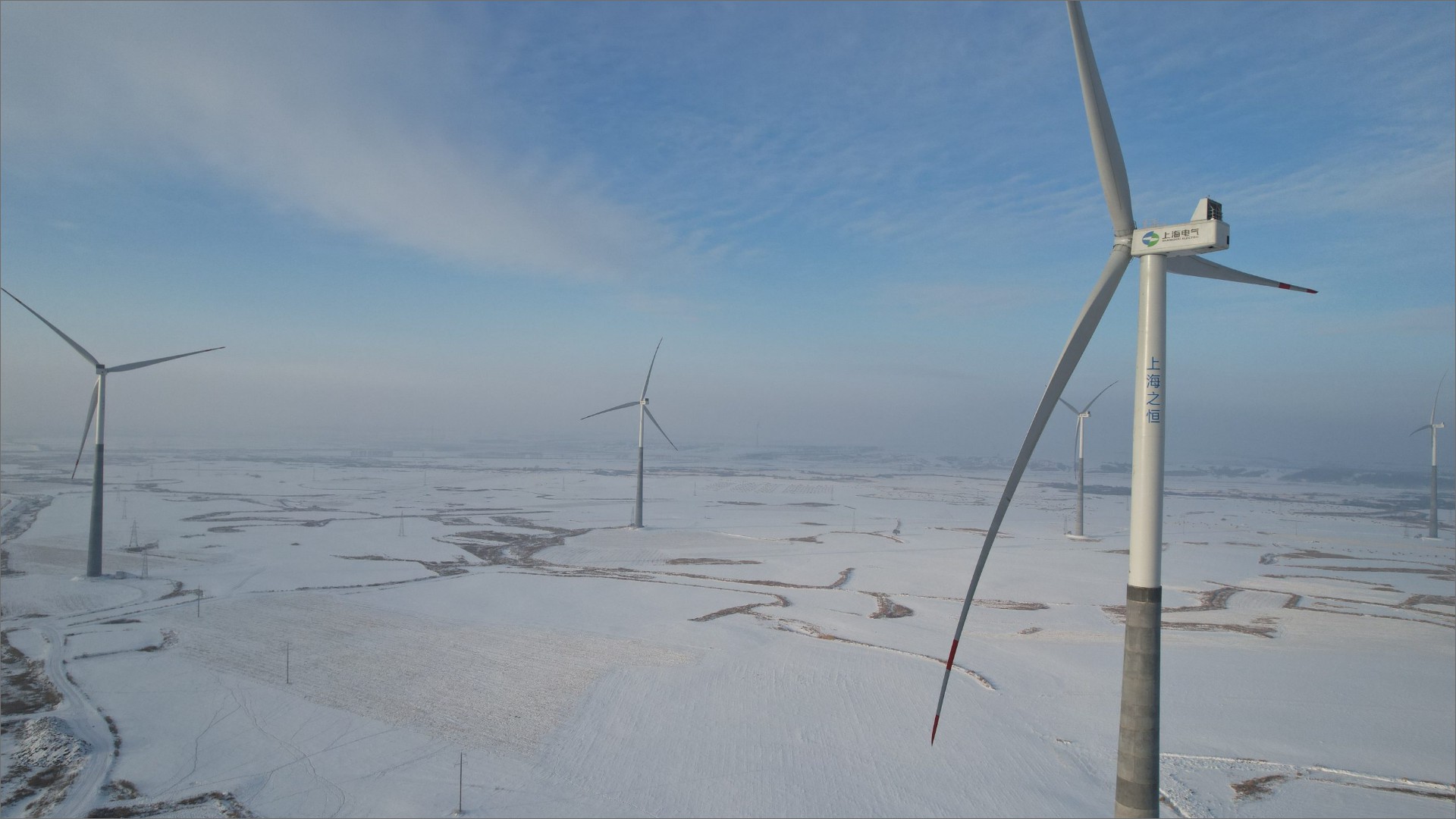

黑龙江黑河风电场

2022年

黑龙江黑河

5MW

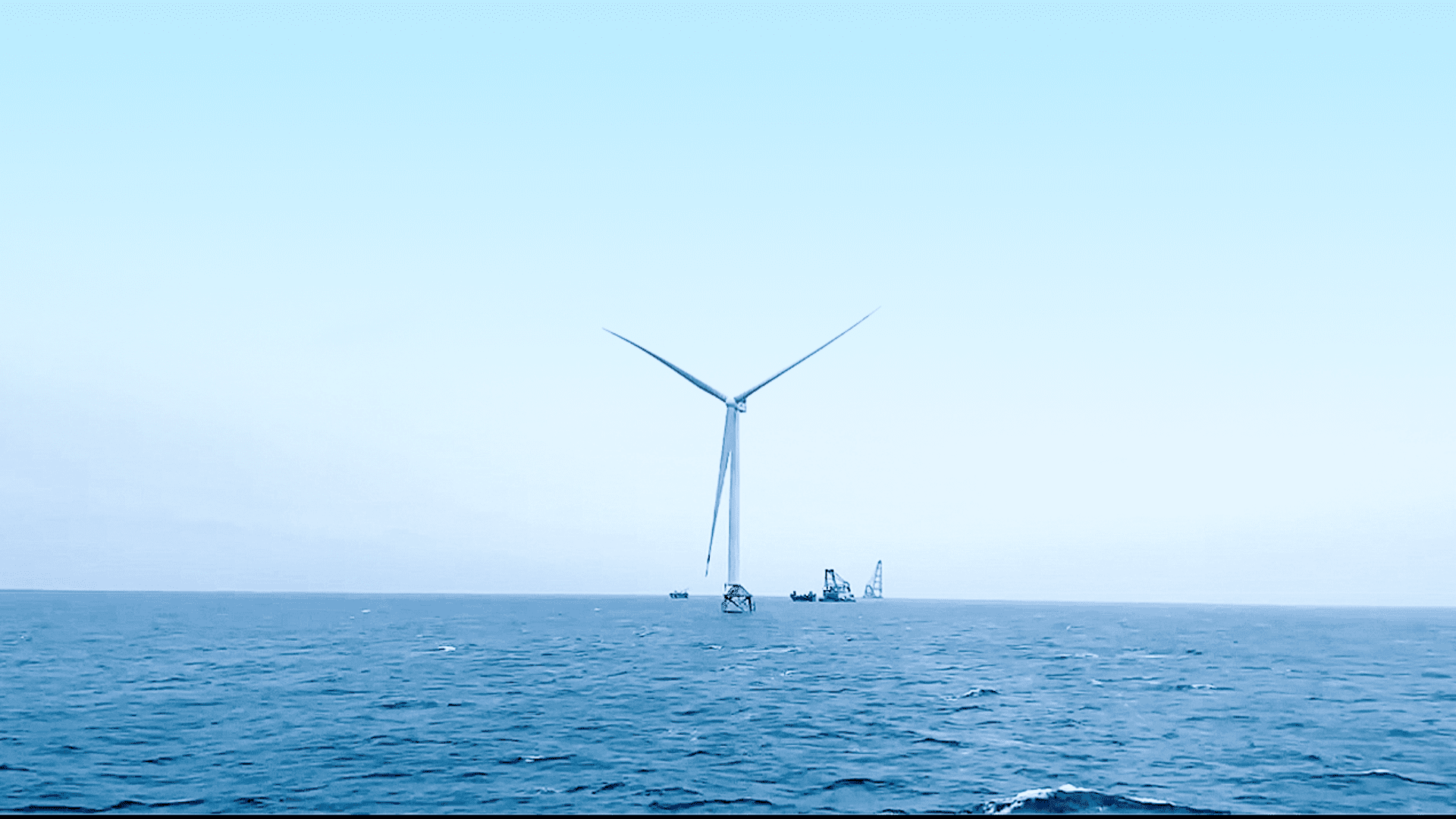

广西防城港海上风电示范项目

2024年

广西

8.5MW
