SGD100系列

产品优势规格参数资料下载

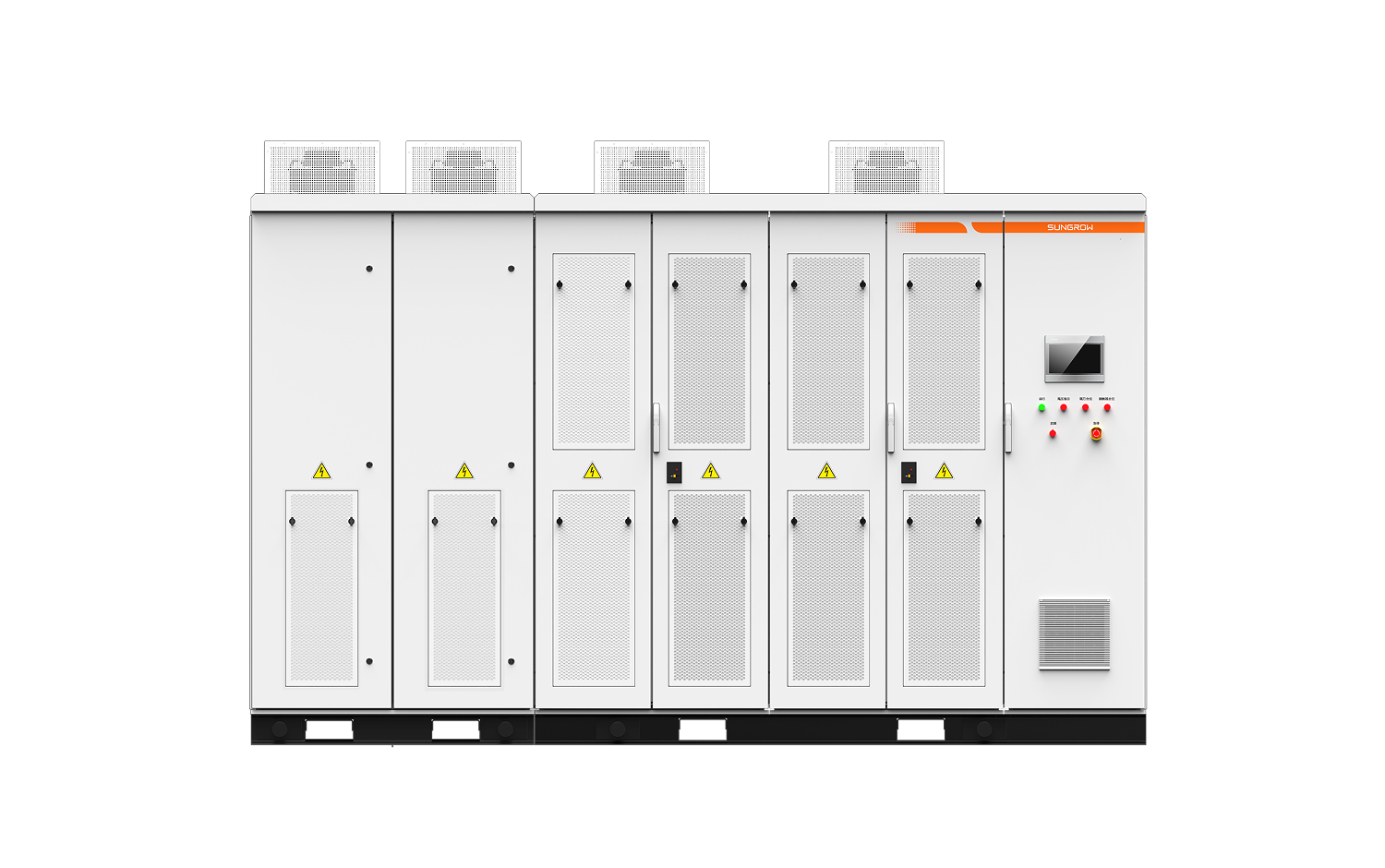

SGD100系列高压传动变频器

SGD100高压变频器，采用级联多电平技术，可实现数十MW级中高压电机的精确控制，可选柜体式和集装箱式，两象限、四象限等不同形式。可用于传动试验台、冶金、石油、天然气、化工、建材、矿业、市政工程等场合，及抽水蓄能、重力储能、压缩空气储能、飞轮储能、光热发电、氢能等新能源领域。

立即咨询

方案与产品产品风电变流及传动产品传动变频器 SGD100系列

产品优势

性能特点

级联多电平技术，良好的输入、输出谐波性能
适配异步电机、永磁同步电机、电励磁同步电机
融合带/无速度传感器矢量控制，V/F控制、恒频变压等多种控制方式
具备四象限运行机型，网侧PWM整流，支持能量回馈

性能特点

具备多机并联扩容等功能
全系采用长寿命金属薄膜电容，适应长间隔、周期性使用场合
可选手动/自动旁路柜

技术参数

产品型号

SGD100系列

电气参数

输入电压

频率变化范围

输入功率因数

输入电流谐波

输出电压

最大容量

输出频率

整体效率

控制方式

转速精度

加减速时间

过载能力

开关量输入

开关量输出

模拟量输入

模拟量输出

通讯接口

系统

单元

（3.3kV、6kV/6.6kV、10kV）±10%

50Hz±5%

≥0.96（2象限）、≥0.99（4象限）

满足IEEE519-1992和GBT14549-93标准

0-6kV/6.6kV 、0-10kV

12000kVA

0-120Hz

≥96%

V/F控制、开环矢量控制、闭环矢量控制

≤0.2%（开环矢量） ≤0.02%（闭环矢量）

0.1-6500s，可定制

120%，1 min/10min

6路，继电器干式接点

10路，继电器干式接点

2路，4～20mA / 0~10V

4路，4～20mA / 0~10V

Modbus TCP、Ethernet/IP、PROFIBUS-DP、ProfiNet等

"输入侧保护：输入过流、输入缺相、输入失电、输入欠压、输入过压、输入接地、输入相序错误；输出侧保护：输出过流、输出过载、输出缺相、输出接地、输出电压不平衡告警、输出电压不平衡故障、输出过流(硬件)；电机侧及其他保护：模拟量输入断线、编码器故障、电机超速、电机堵转、电机欠速、电机绕组过温、电机轴承过温、电流传感器电源故障等；"

单元启停异常、单元参数下发失败、旁路失败、通讯故障、欠压、过压、过温、输入缺相等

环境条件

运行温度(℃)

运行湿度(%)

海拔(m)

-10~+40

≤95

5000

机械参数

防护等级

冷却方式

IP31

风冷

用户案例

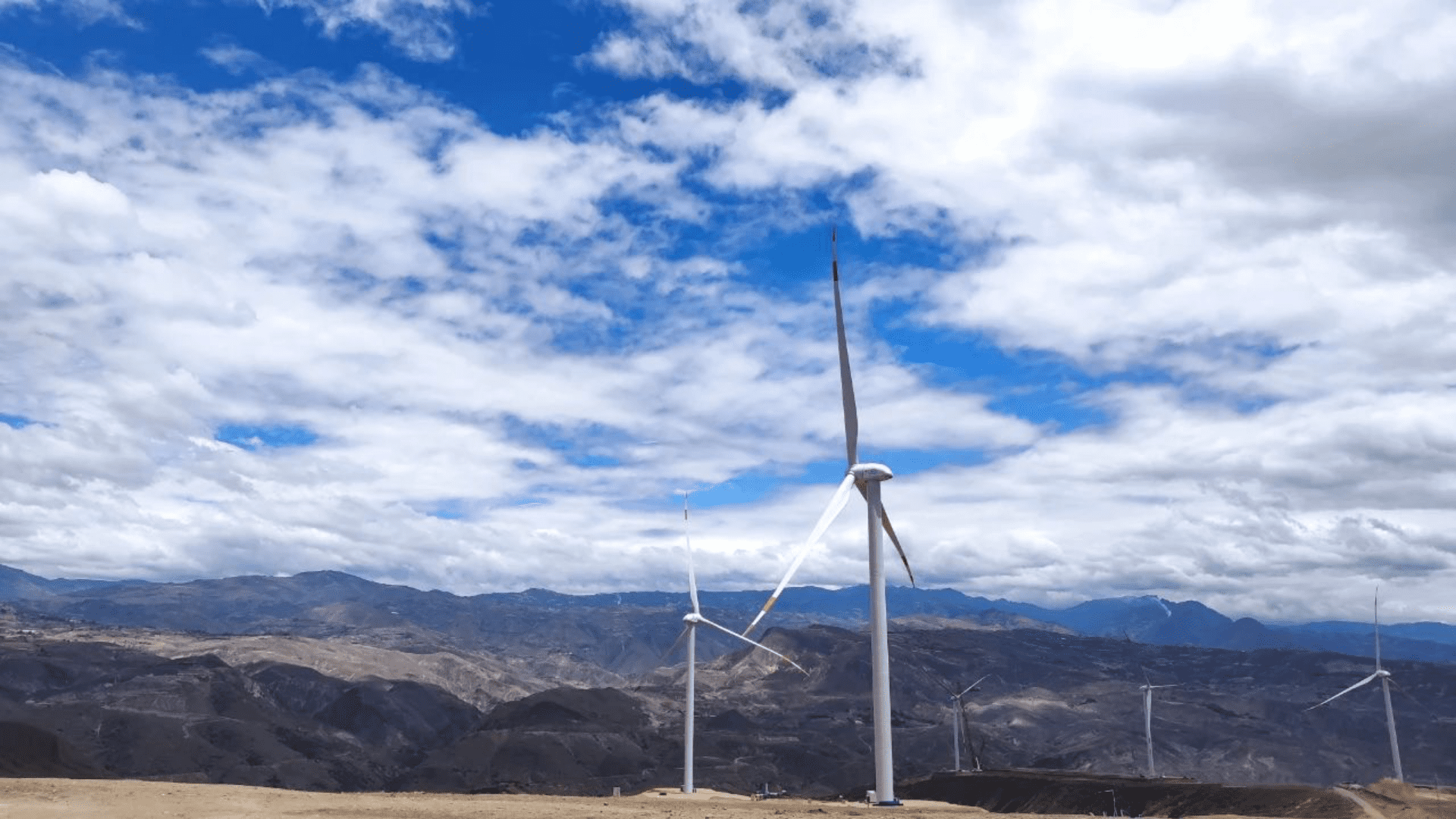

厄瓜多尔胡阿斯卡恰卡风电场

2022年

厄瓜多尔

4MW

山东东营渤中海上风电场

2023年

山东东营

8MW
