SG110CX-P2H-CN

产品优势规格参数资料下载用户案例相关产品

组串逆变器

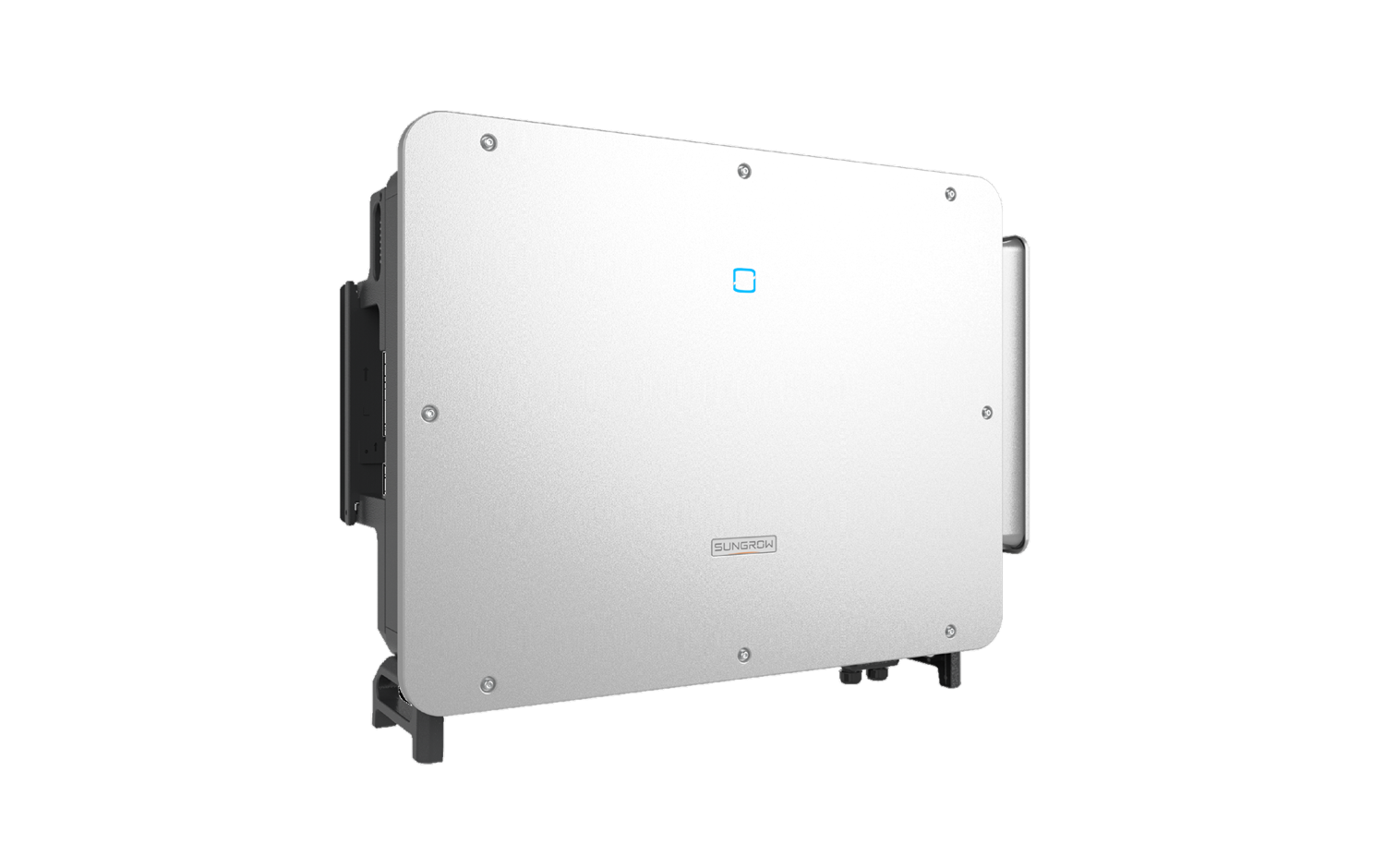

SG110CX-P2H-CN

立即咨询

方案与产品产品光伏逆变器组串逆变器 SG110CX-P2H-CN

产品优势

高效发电

9路MPPT设计，复杂应用场景提升发电量
单串输入电流20A，轻松接入210组件
智能组串功率优化技术，提升阴影场景发电量

节省投资

交流独立抽屉式箱体，节省30%以上操作时间
支持组串二汇一接入，节省直流线缆成本
最大支持240mm2铝线接入，节省交流线缆成本

安全可靠

关键器件主动诊断，保障系统稳定运行
IP66防护，C5防腐等级，适应各种恶劣环境
标配交直流二级防雷

智能运维

10S数据刷新，运维更快更精细
高精度组串检测及I-V诊断，精确定位异常组串
交直流双供电，7*24H在线监控与升级维护

技术参数

产品型号

SG110CX-P2H-CN

输入（直流）

最大输入电压

最小输入电压 / 启动电压

额定输入电压

MPPT电压范围

每路MPPT最大输入组串数

每路最大输入电流

最大输入电流

MPPT 数量

输入端子最大允许电流

最大直流短路电流

1100 V

180 V / 200 V

600 V

180 V – 1000 V

2 / 2 / 1 / 1 / 1 / 1 / 1 / 1 / 1

20 A

220 A ( 2 * 40 A + 7 * 20 A )

9

30 A

275 A（ 50 A / 50 A / 25 A / 25 A / 25 A / 25 A / 25 A / 25 A / 25 A ）

输出（交流）

额定输出功率

最大输出功率

最大输出视在功率

最大输出电流

额定电网电压

电网电压范围

额定电网频率 / 电网频率范围

总电流波形畸变率

直流分量

功率因数

功率因数可调范围

馈电相数 / 输出端相数

110 kW

121 kW

121 kVA

183.3 A

3 / N / PE，230V / 400 V，220 V / 380 V

320 V – 480 V

50 Hz / 45 Hz – 55 Hz

< 3 %（额定功率下）

< 0.5 % In

> 0.99（额定功率下）

0.8超前~0.8滞后

3 / 3-N-PE

效率

最大效率

中国效率

98.6 %

98.0 %

保护

直流反接保护

交流短路保护

漏电流保护

电网监控

直流开关

组串检测

孤岛保护

浪涌保护

具备

具备

具备

具备

具备

具备

具备

直流二级 / 交流二级

通用参数

尺寸（宽 * 高 * 深）

重量*

隔离方式

防护等级

夜间损耗

工作温度范围

工作湿度范围（无凝露）

冷却方式

最大工作海拔

噪声

通讯

直流端子类型

交流端子类型

符合标准

电网支持

1019 mm * 793 mm * 360 mm

82 kg

无变压器

IP66

≤ 4 W

-30 ℃ - 60 ℃

0 % – 100 %

智能风冷

4000 m（> 3000 m 降额）

< 80 dB

RS485 / 4G（选配）

Evo2兼容端子

OT / DT端子（最大70mm² – 240mm²）

NB / T 32004-2018、GB / T 37408-2019

反孤岛，有功无功调节，PF控制，缓启动/关断

用户案例

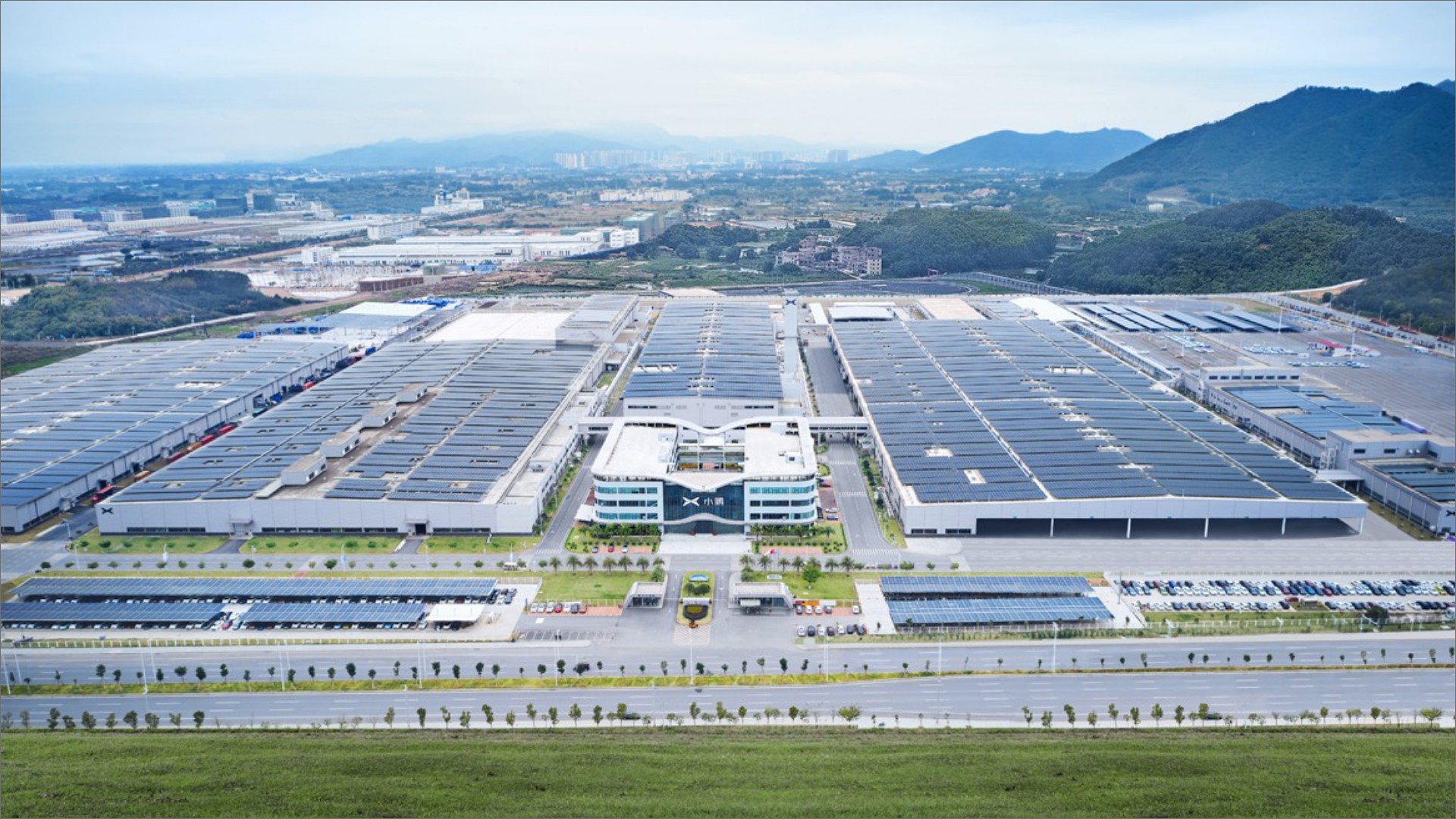

小鹏企业工业屋顶光伏电站

2021年11月

广东肇庆

20.735MW

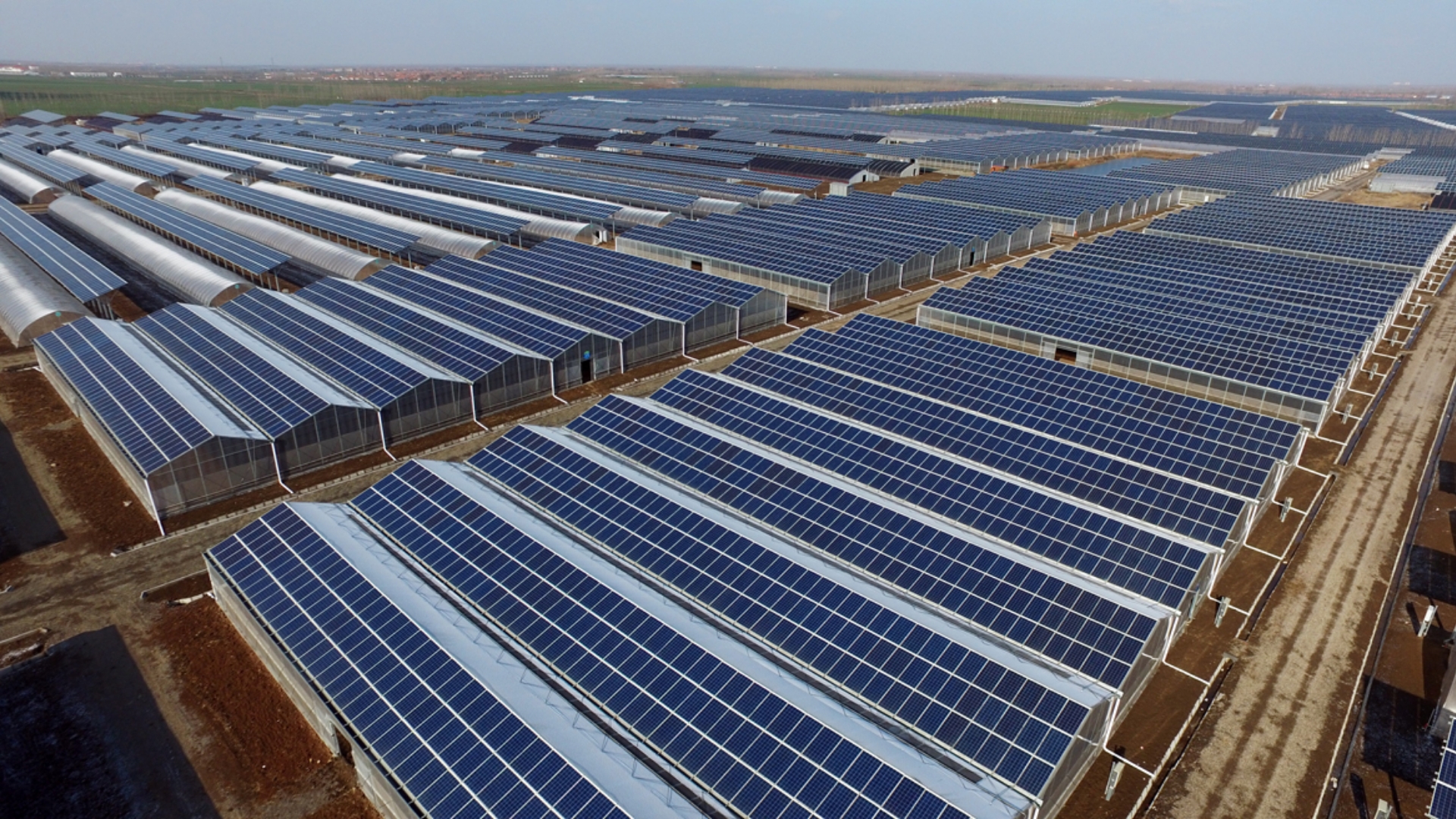

山东青岛即墨25MW农光互补光伏电站

2016年

山东青岛

25MW
